Сборные бункеры АО «Элеватормельмонтаж»

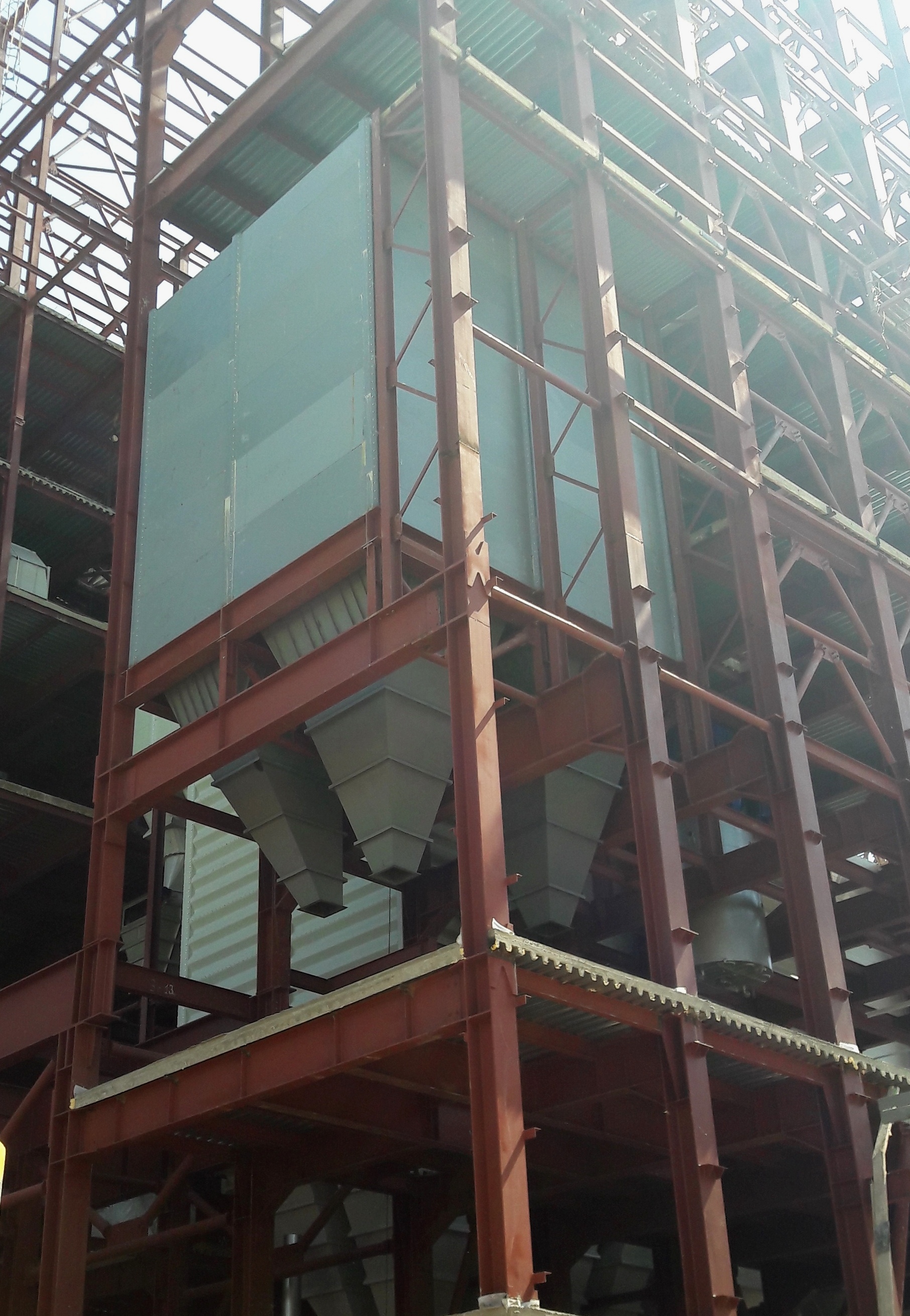

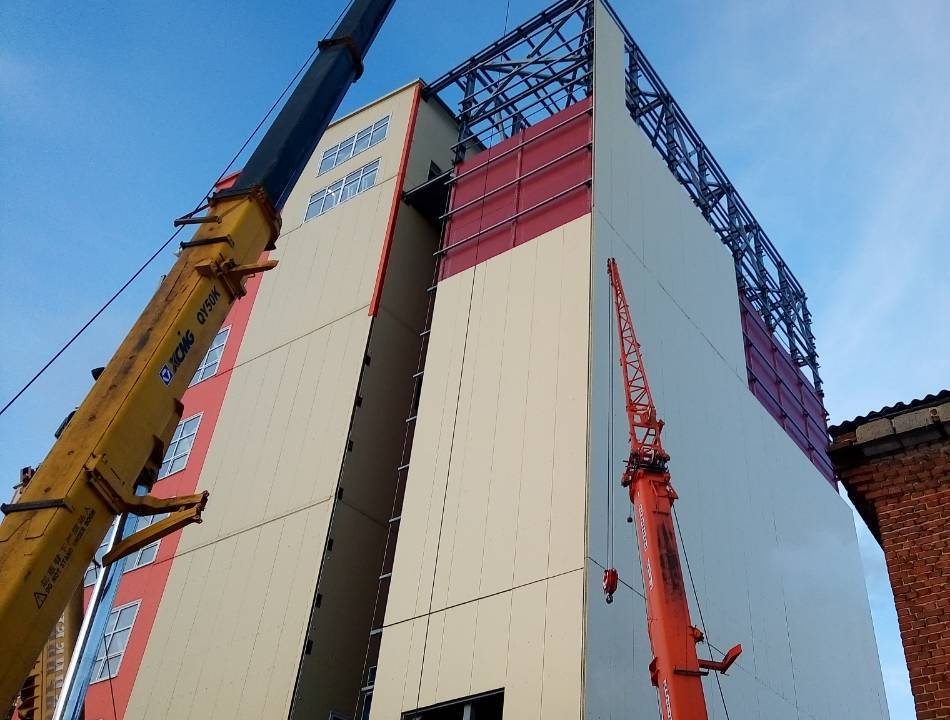

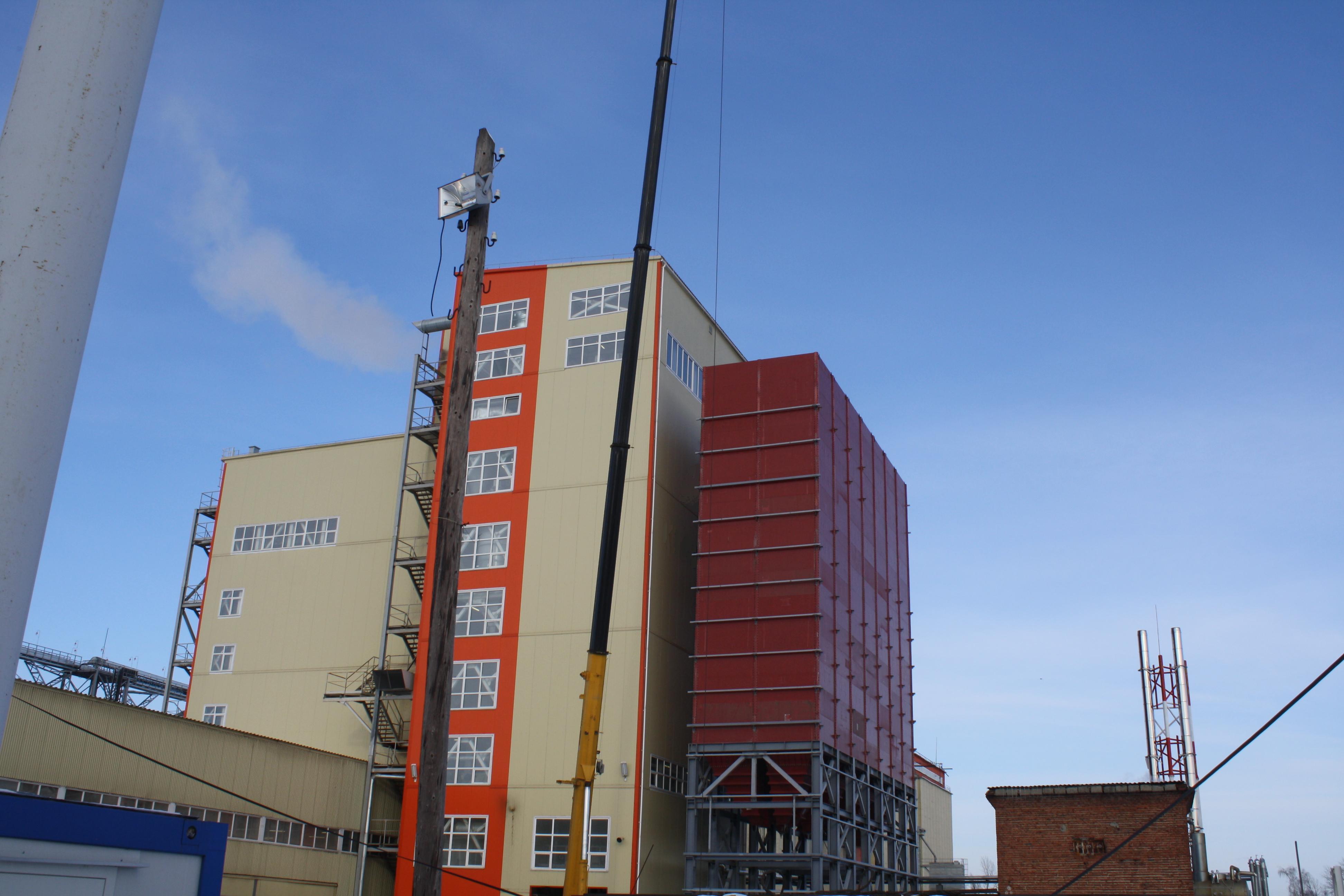

Сборные прямоугольные бункеры бестарного хранения сыпучих материалов представляют собой ячеистую самонесущую конструкцию. Такие бункеры используются как отдельностоящие здания бестарного хранения так и блоки бункеров внутри производственных корпусов. Бункеры изготавливаются любой конфигурации, с сеткой колонн по необходимым заказчику размерам. Особенностью этих бункеров является их экономичность. Достигается она за счет нескольких факторов: - Доставка на объект в разобранном виде с максимальным коэффициентом загрузки транспорта. - Монтаж сборных бункеров в разы быстрее сварных аналогов и объем проводимых сварочных работ и прочих трудозатрат в сотни раз меньше. - Отсутствует необходимость "подгонки" и дополнительного изготовления на месте монтажа - это комплектный конструктор. - Вес бункеров меньше за счет ячеистой структуры и переменного сечения стенок. При монтаже сегментов образуется восьмиугольная полая колонна, которая в последствии заливается бетоном. Это обеспечивает биологическую безопасность и прочность конструкции. При этом конструкция получается самонесущей и на нее возможно опирать перекрытия зданий или технологические площадки.

В течении последнего десятилетия специалисты нашего предприятия проводили монтажные работы на объектах, куда поставлялись сборные бункеры различного производства – Голландия, Франция, Словения, Россия. Все эти бункерные системы отличались друг от друга,  каждая имела свои плюсы и минусы. Проведя глубокий анализ конструкции всех этих бункерных систем была разработана и запущена в производство собственная система сборных бункеров прямоугольного сечения. Сетка колонн изготавливаемых бункеров 3х3м или меньше, в зависимости от компоновки блока бункеров. При заказе блока бункеров в АО «Элеватормельмонтаж» заказчик получает полный цикл услуг  - разработка бункеров, их производство, доставка, монтаж, монтаж технологического и электротехнического оборудования и запуск в эксплуатацию.

Разработка блока бункеров.

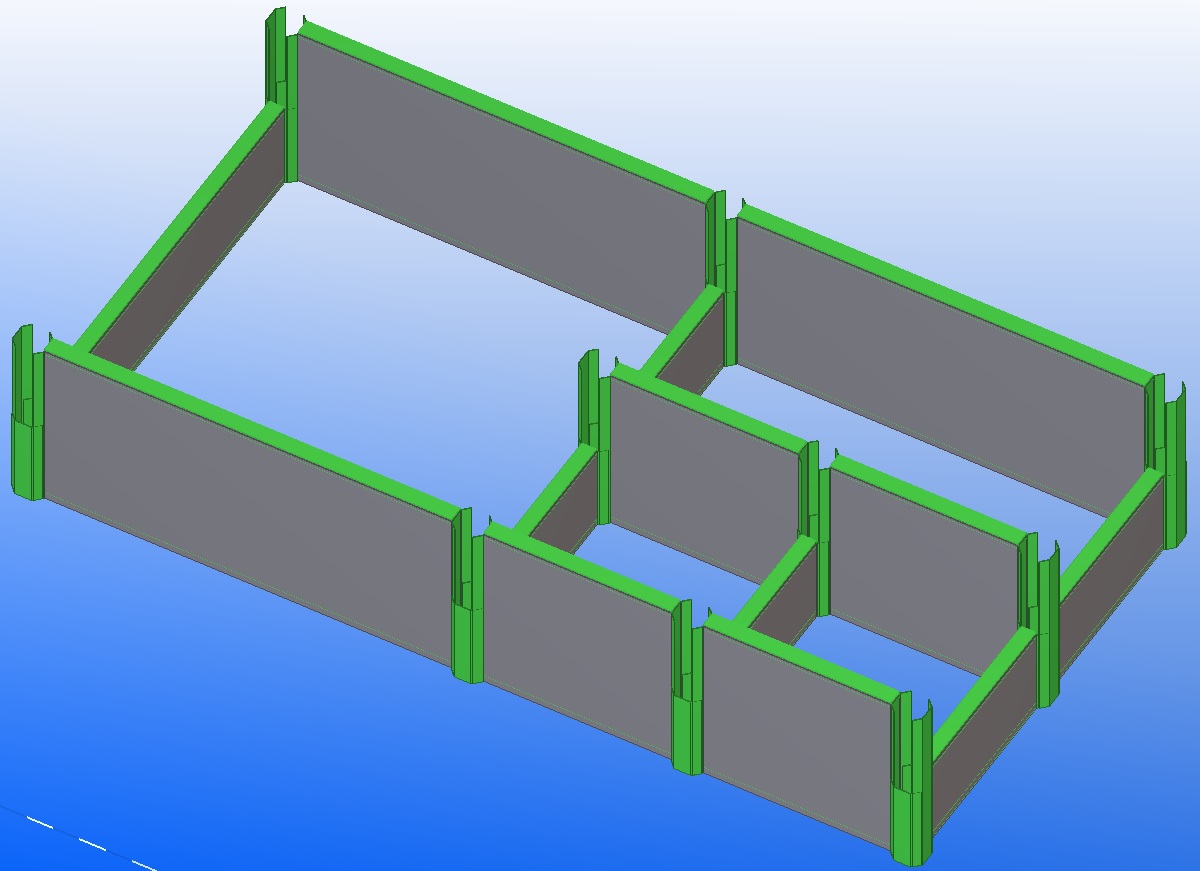

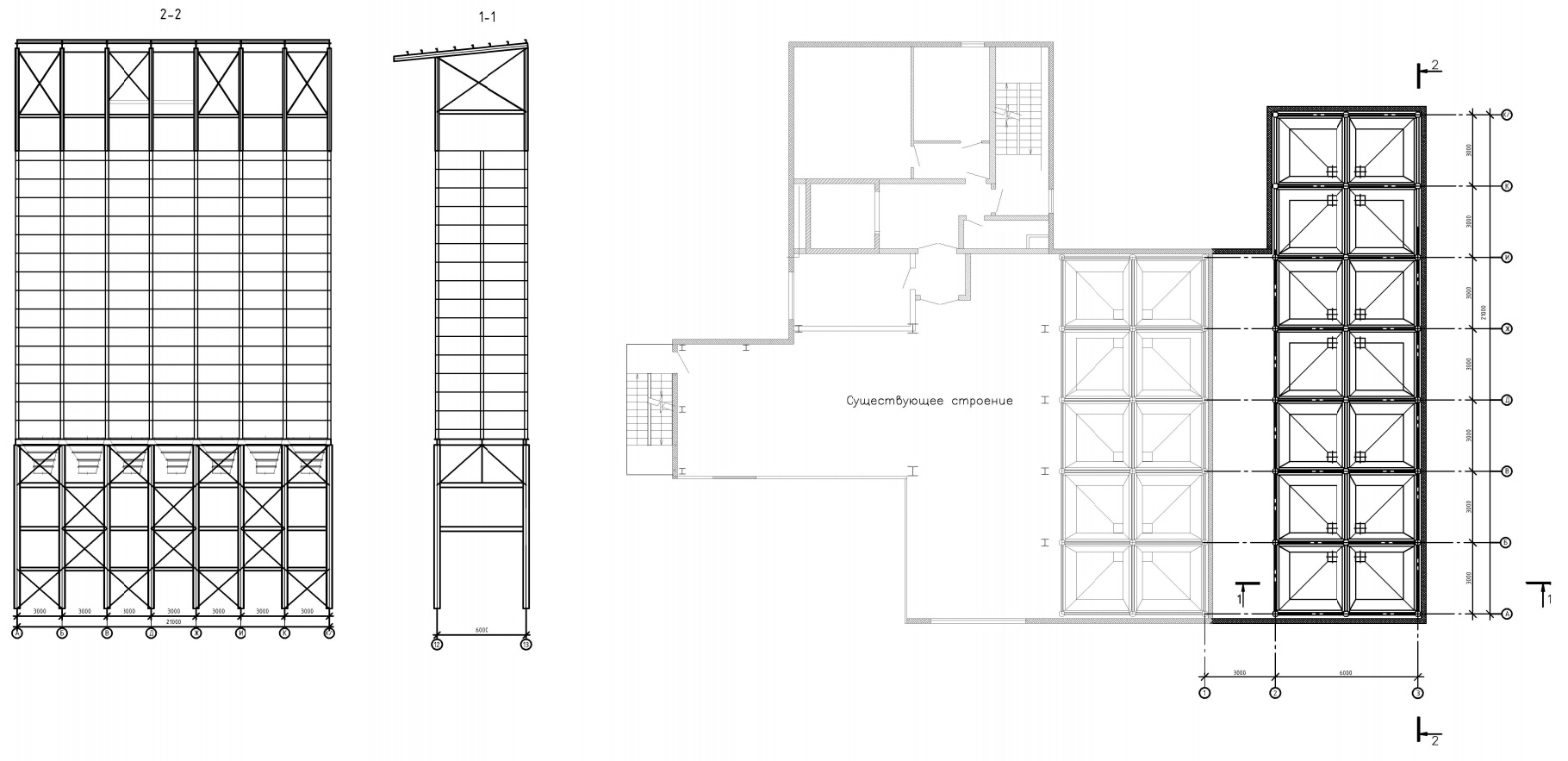

Специалисты АО «Элеватормельмонтаж» рассчитывают блок бункеров, исходя из потребностей заказчика. При разработке бункеров составляется техническое задание. Оно включает в себя технологическую схему, расстановку оборудования, объем бункеров, их количество, расположение, высоту бункеров, общий объем и объем отдельных бункеров, хранимые продукты. По техническому заданию разрабатывается блок бункеров, составляется спецификация производимых деталей. Помимо заданной стандартной сетки колонн – возможно дробное расположение бункеров меньшего объема. По полученным результатам разработки бункеров проектной организации выдаются габаритные размеры и нагрузки для проектирования фундаментов и опорных конструкций.

Изготовление блока бункеров.

В основе стеновой панели располагаются 2 плоских листа с продольными усилениями из гнутого швеллера и отогнутые вертикальные замки, при сборке образующие восьмиугольную колонну. Толщина металла в стенке каждой панели, а также толщина металла и количество межлистовых усилений зависит от высоты изготавливаемого силоса и расположения конкретной панели в нем. Таким образом спецификация только стеновых панелей силоса включает в себя более десяти наименований, что позволяет значительно уменьшить металлоемкость конструкции, а следственно и ее стоимость, относительно других производителей подобной продукции.

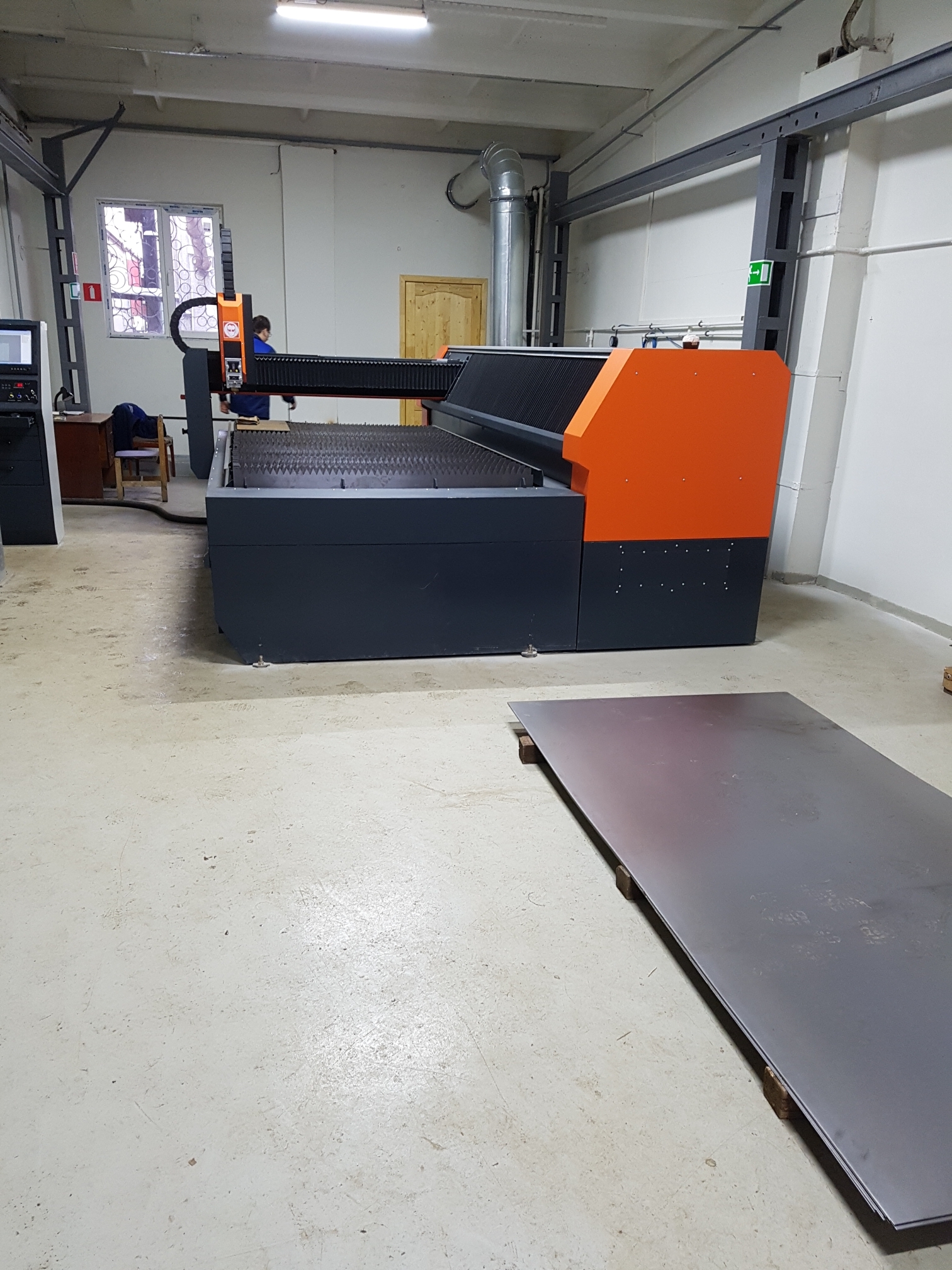

Все изделия изготавливаются на новейших высокоточных станках с ЧПУ, проходят сборку в специальных кондукторах и проходят двойной контроль качества, перед упаковкой и отправкой на объект.

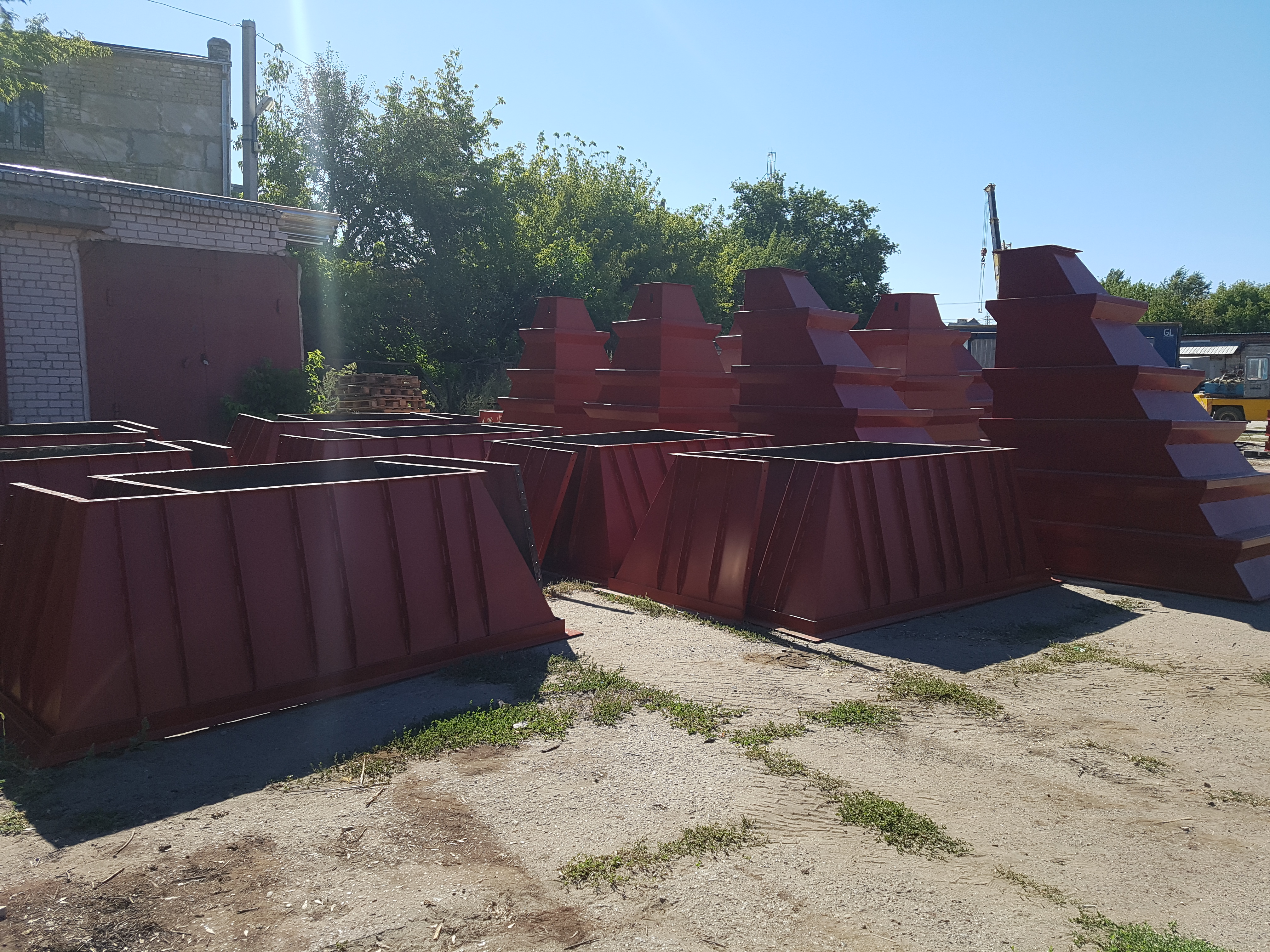

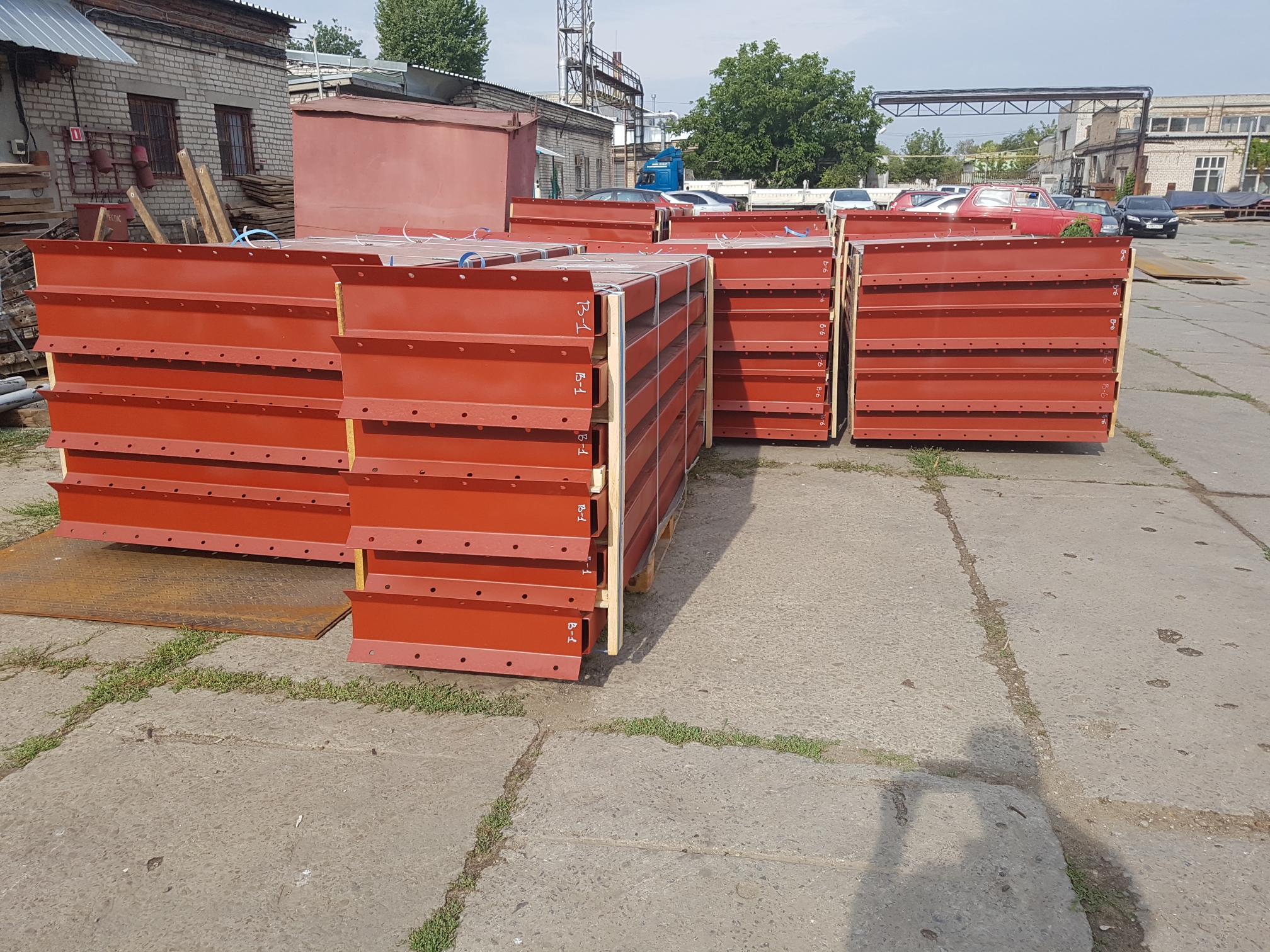

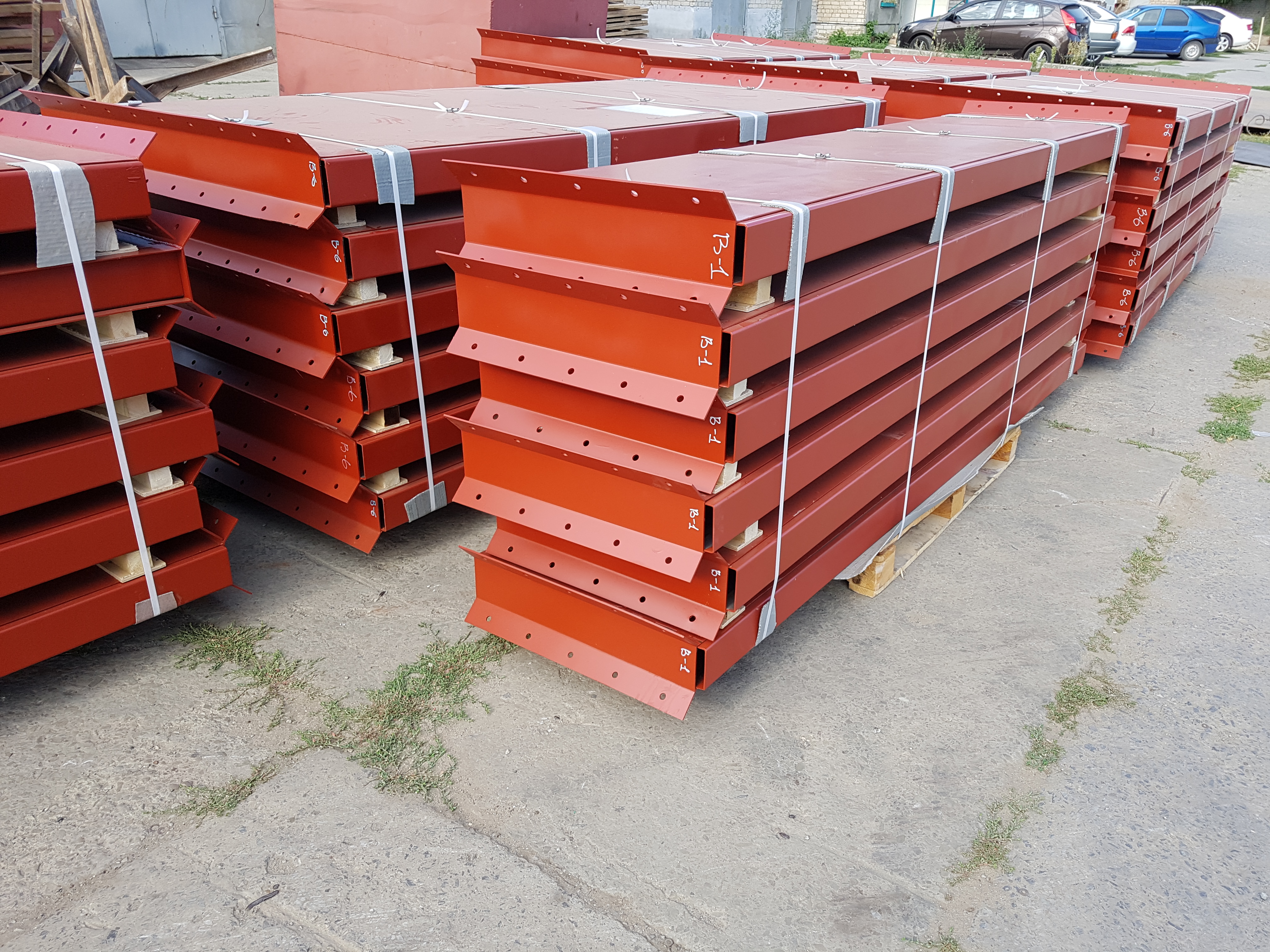

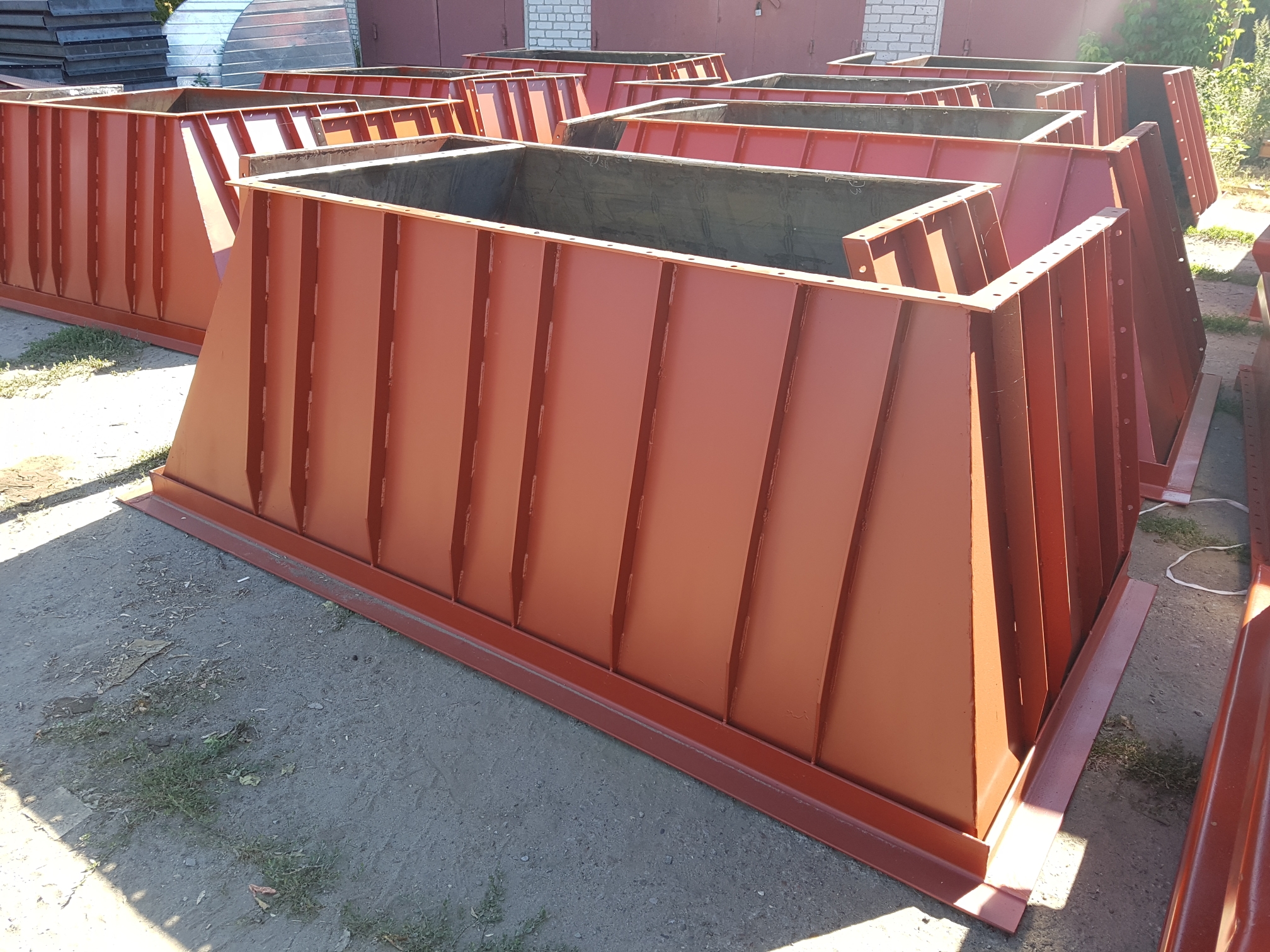

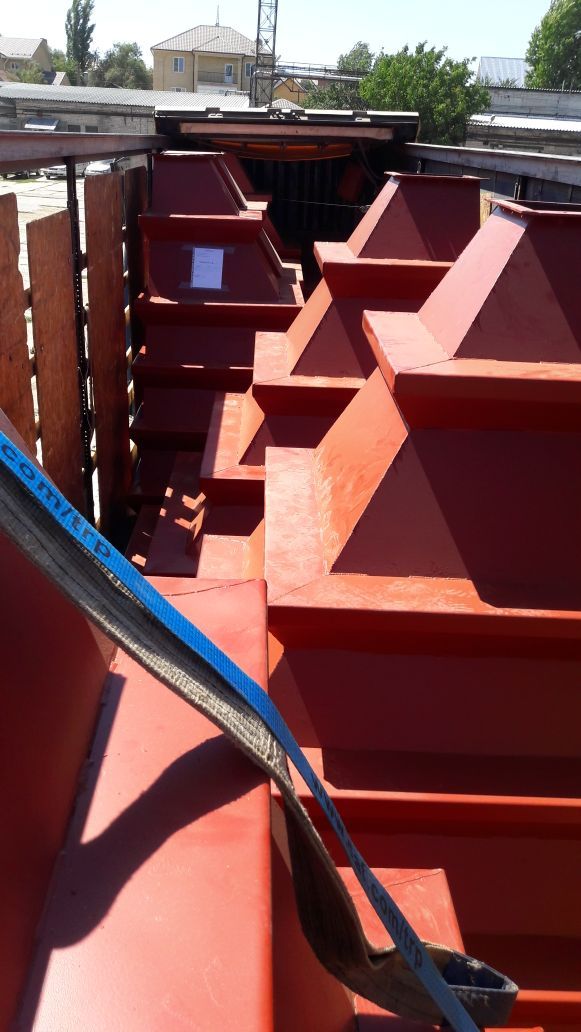

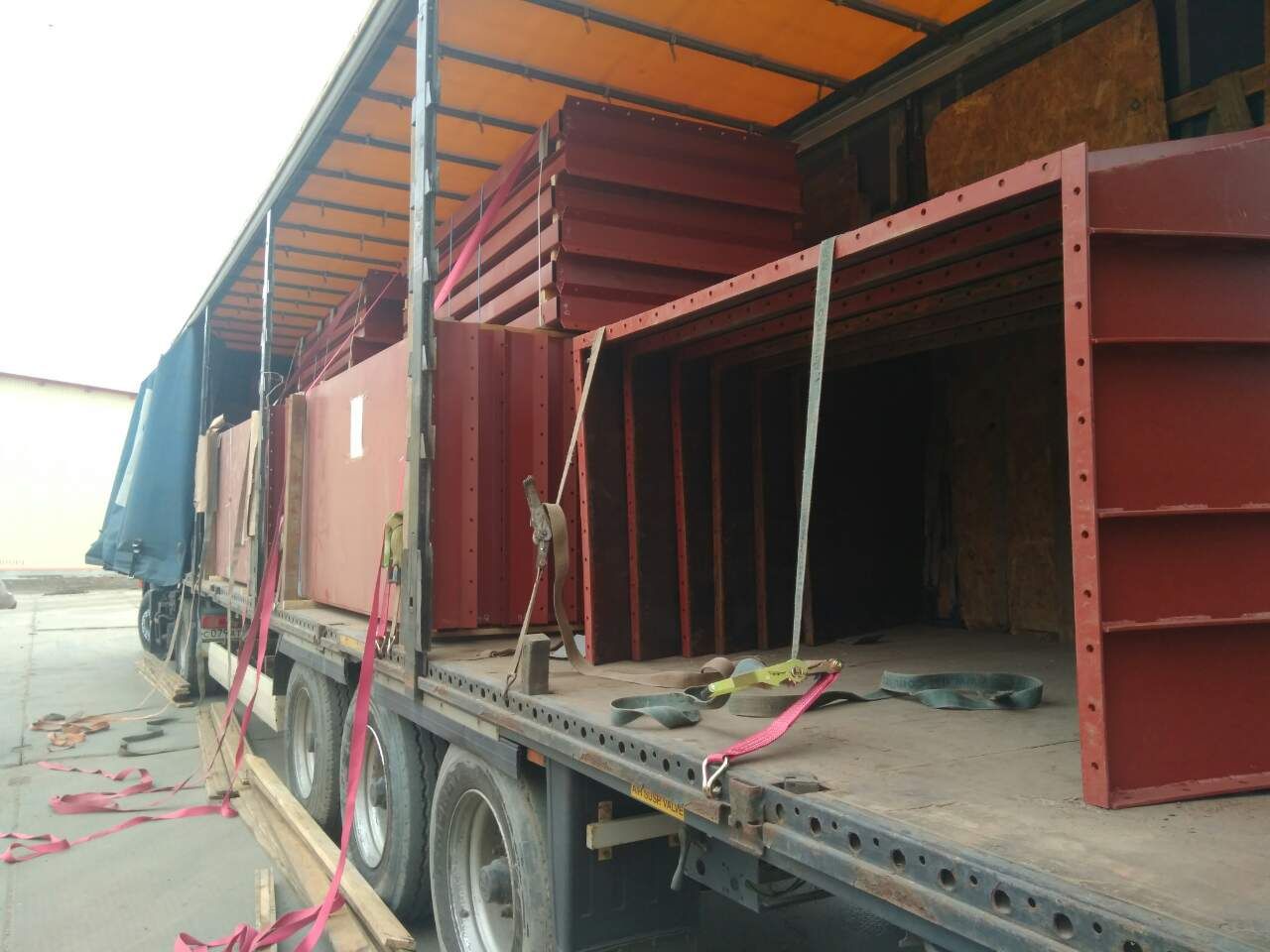

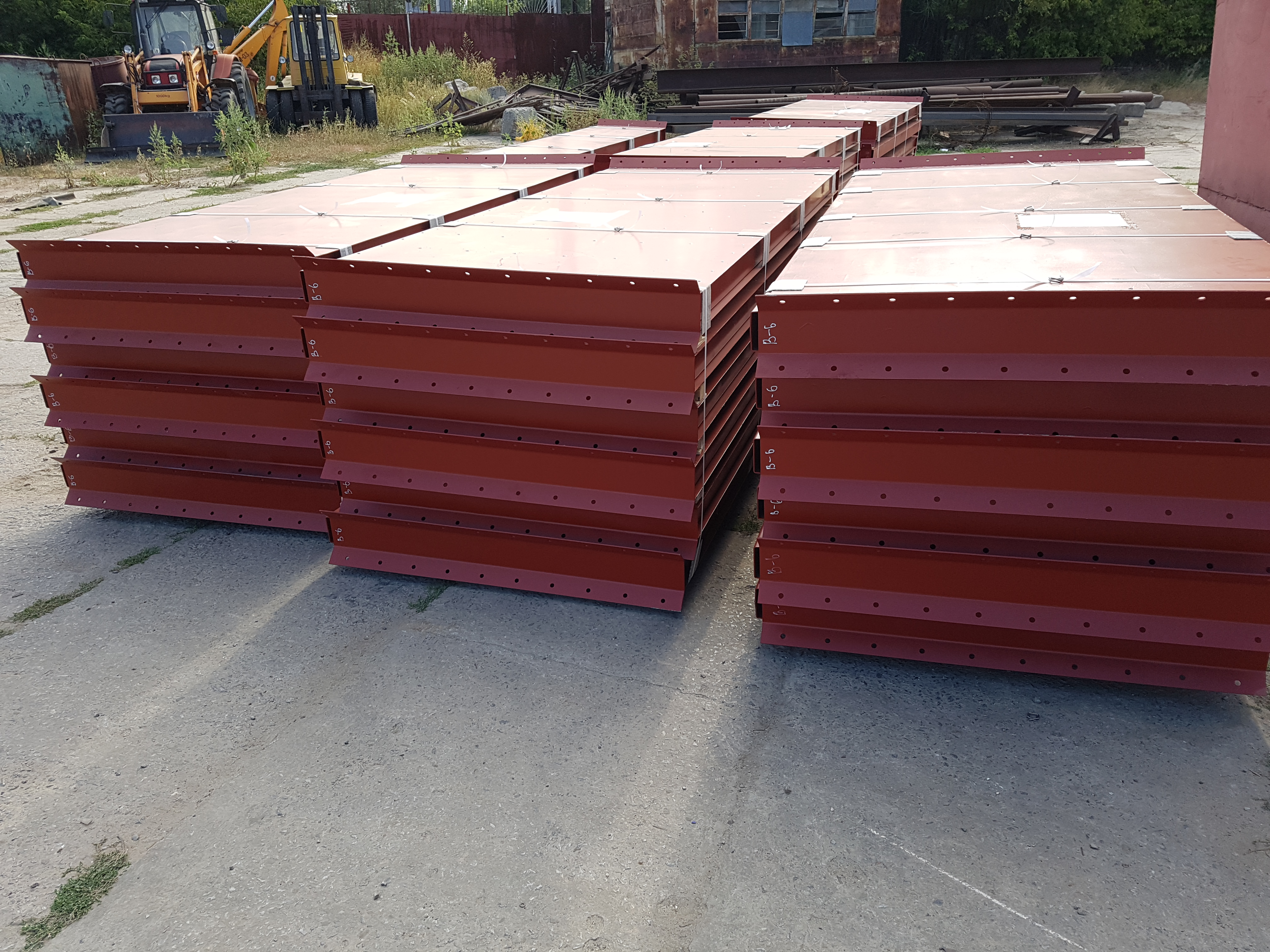

Сборные выпускные воронки силосов и упакованные паллеты со стеновыми панелями обеспечивают максимально плотную и компактную загрузку автомобиля для перевозки бункеров от производства на объект.

Монтаж блока бункеров.

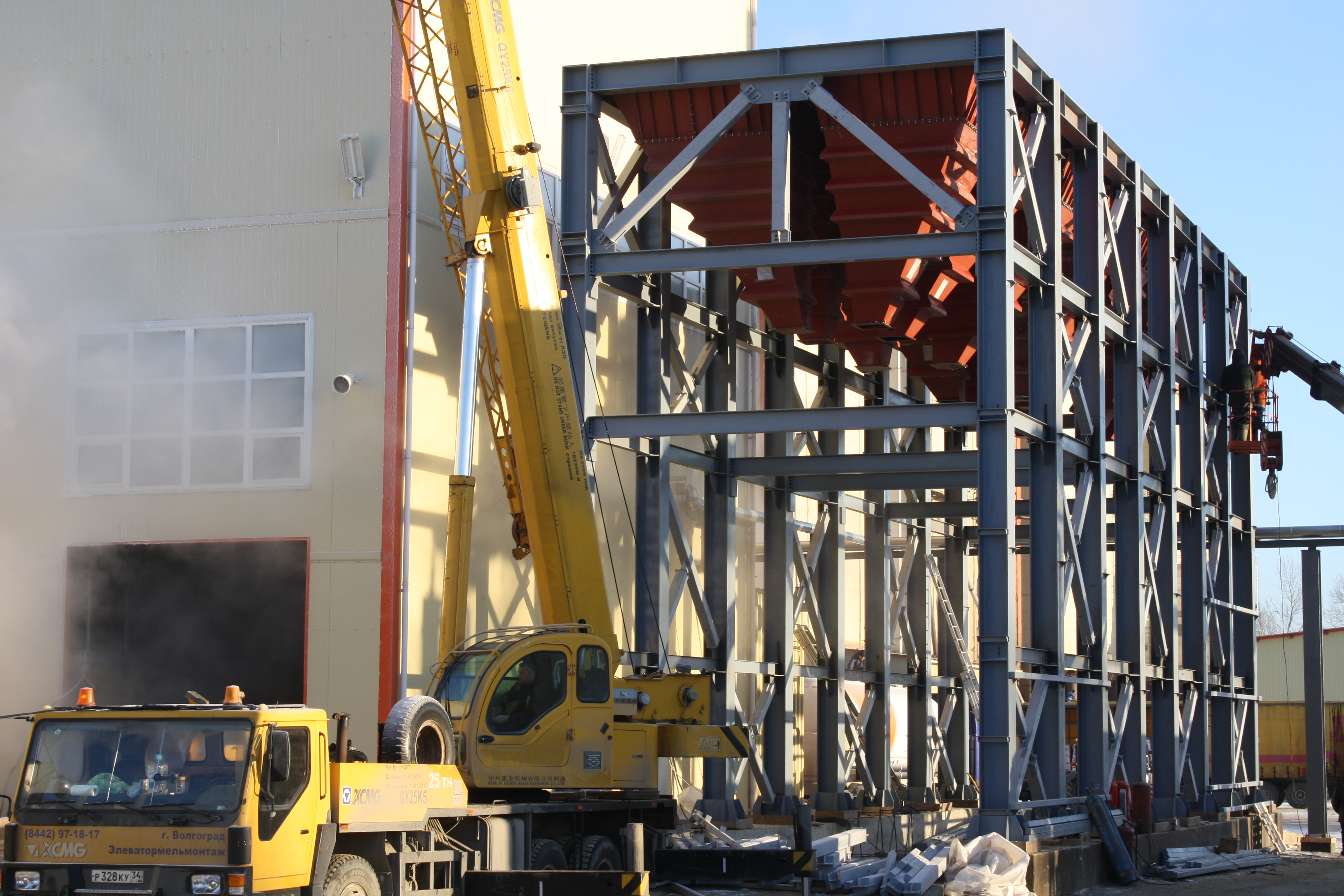

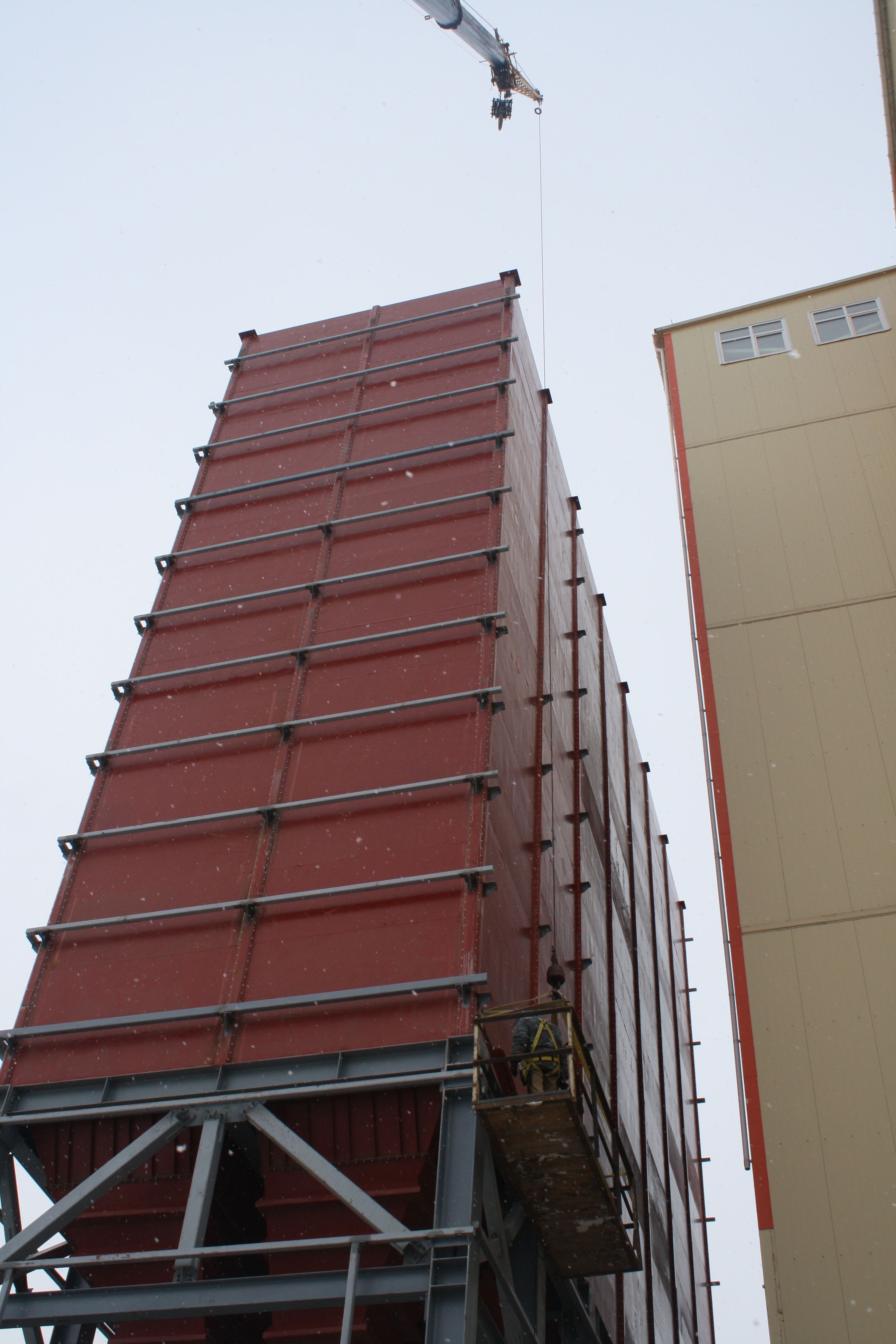

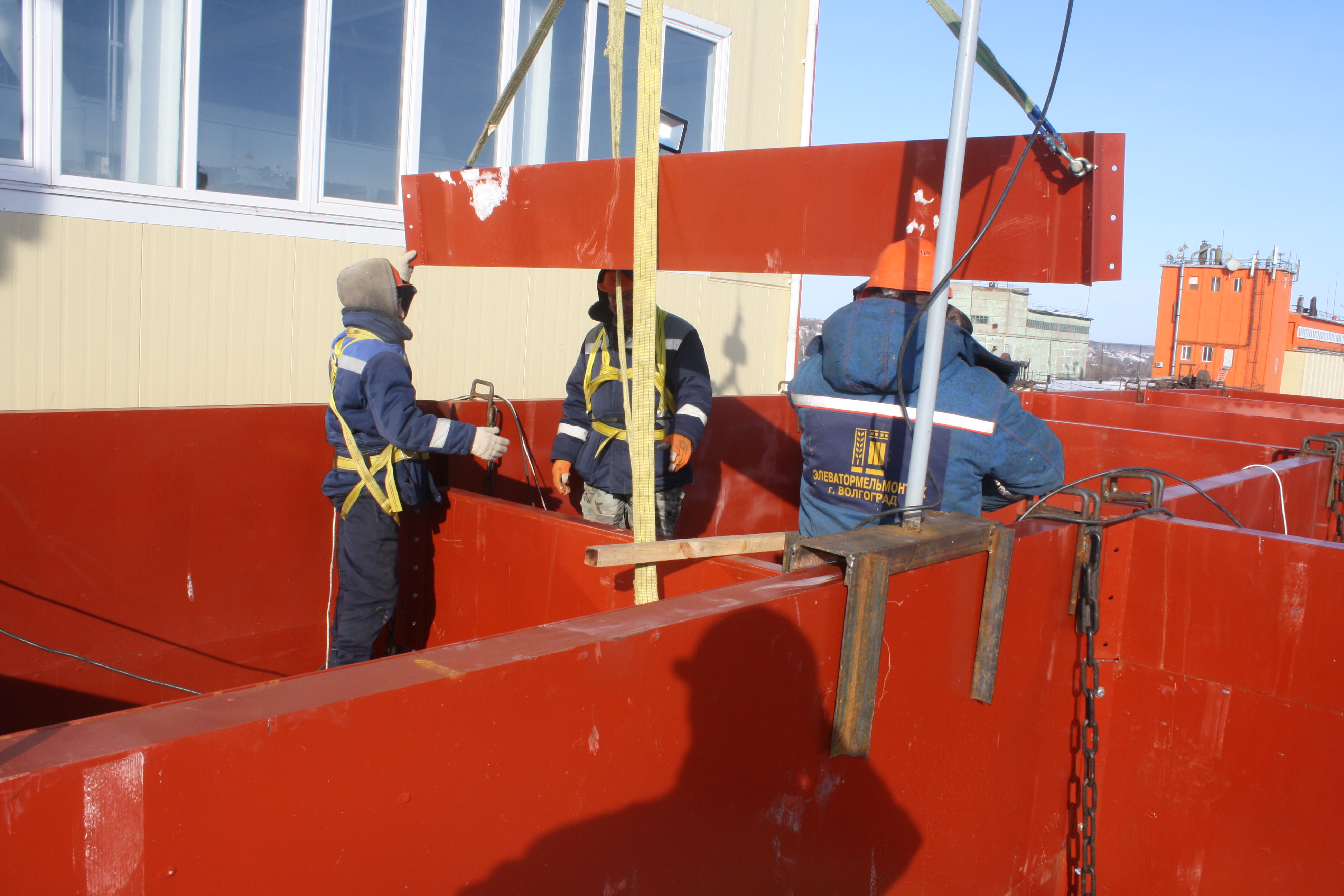

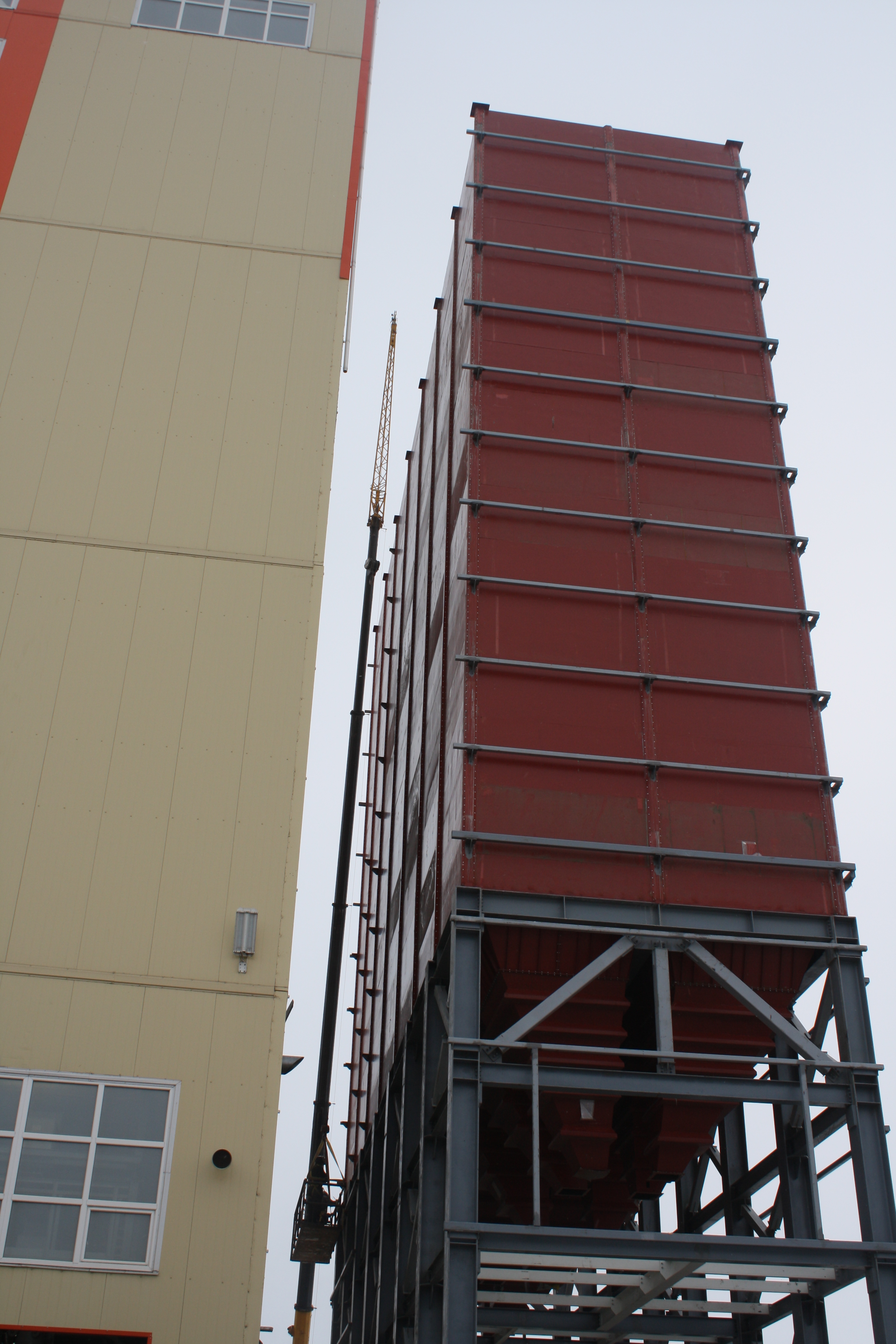

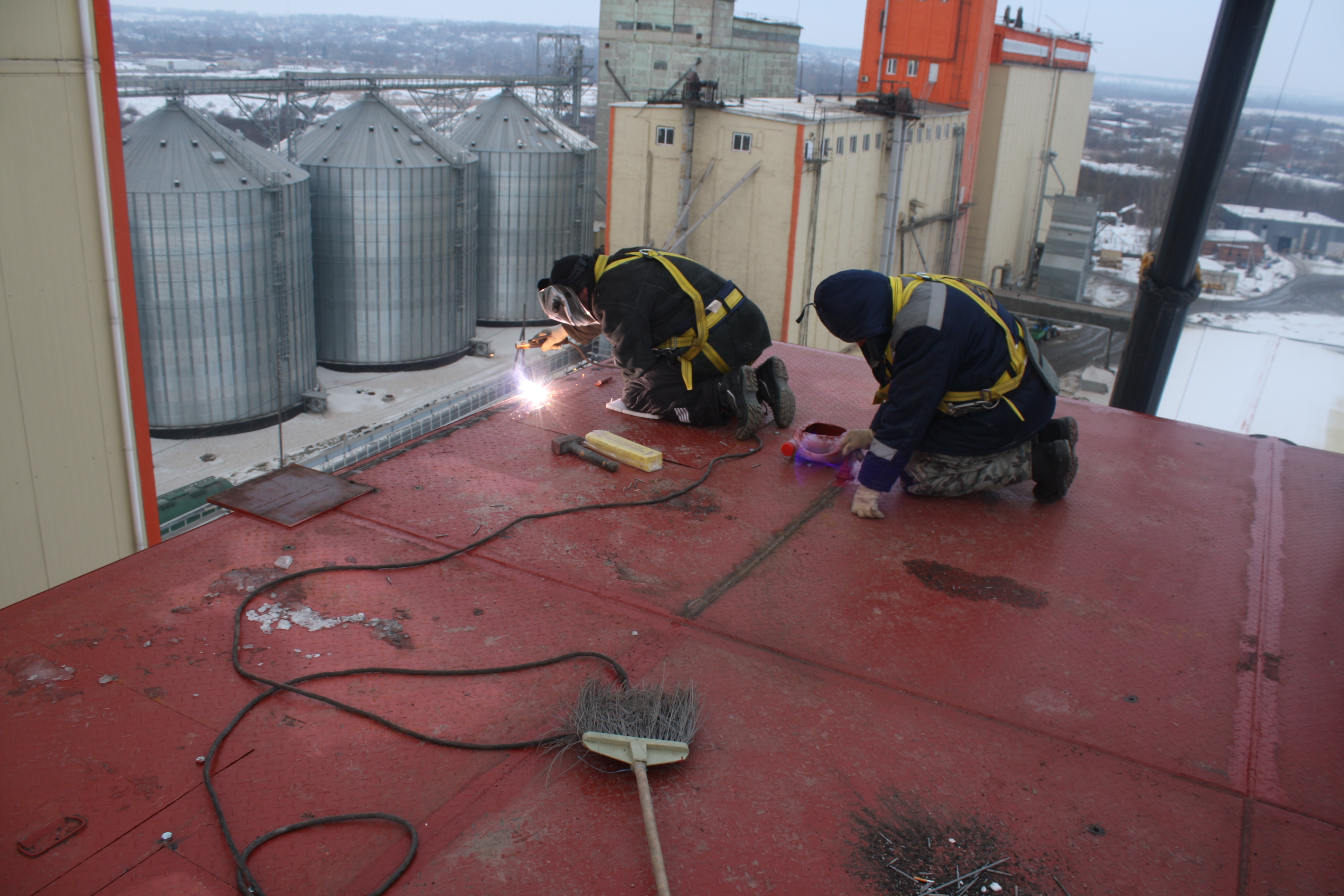

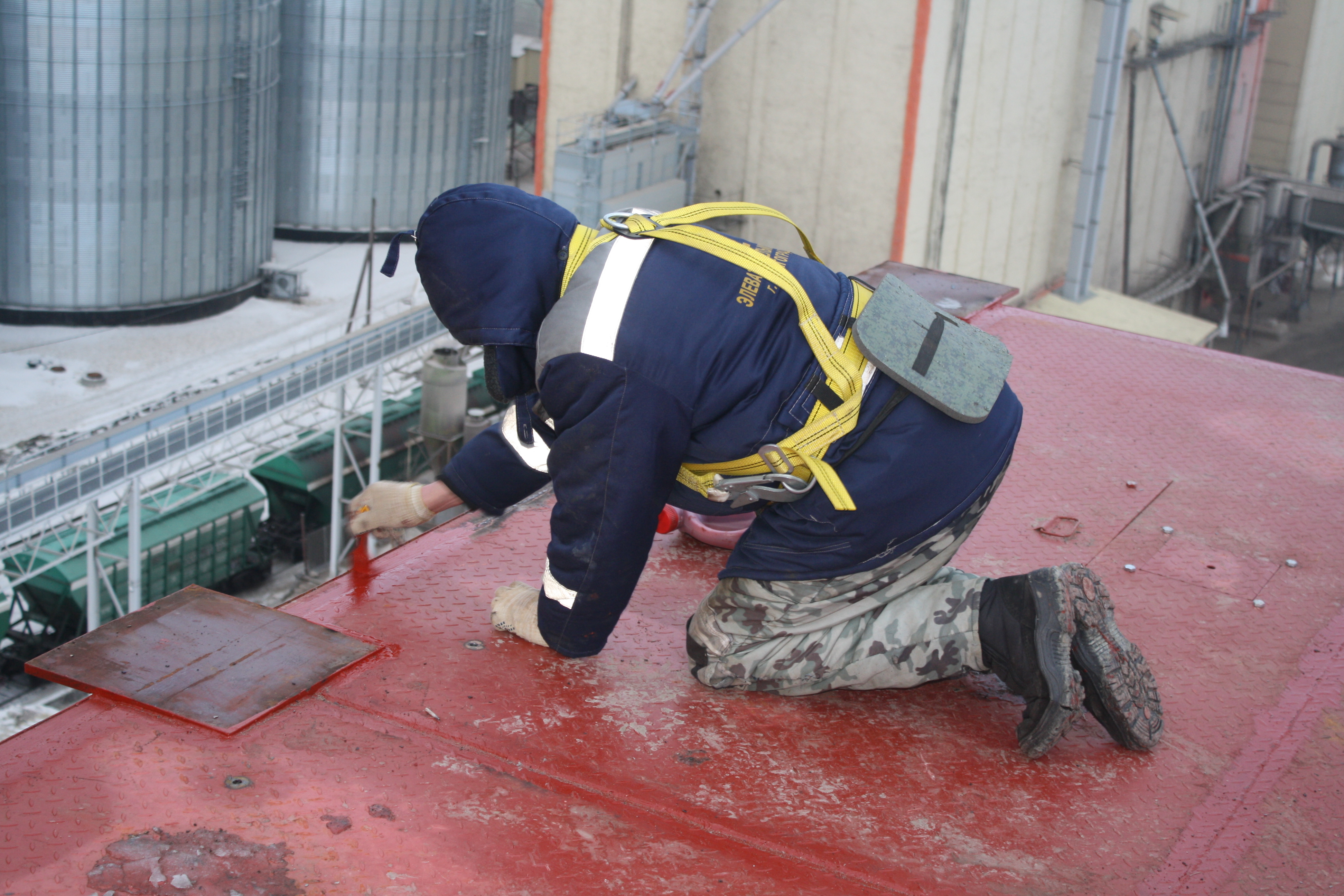

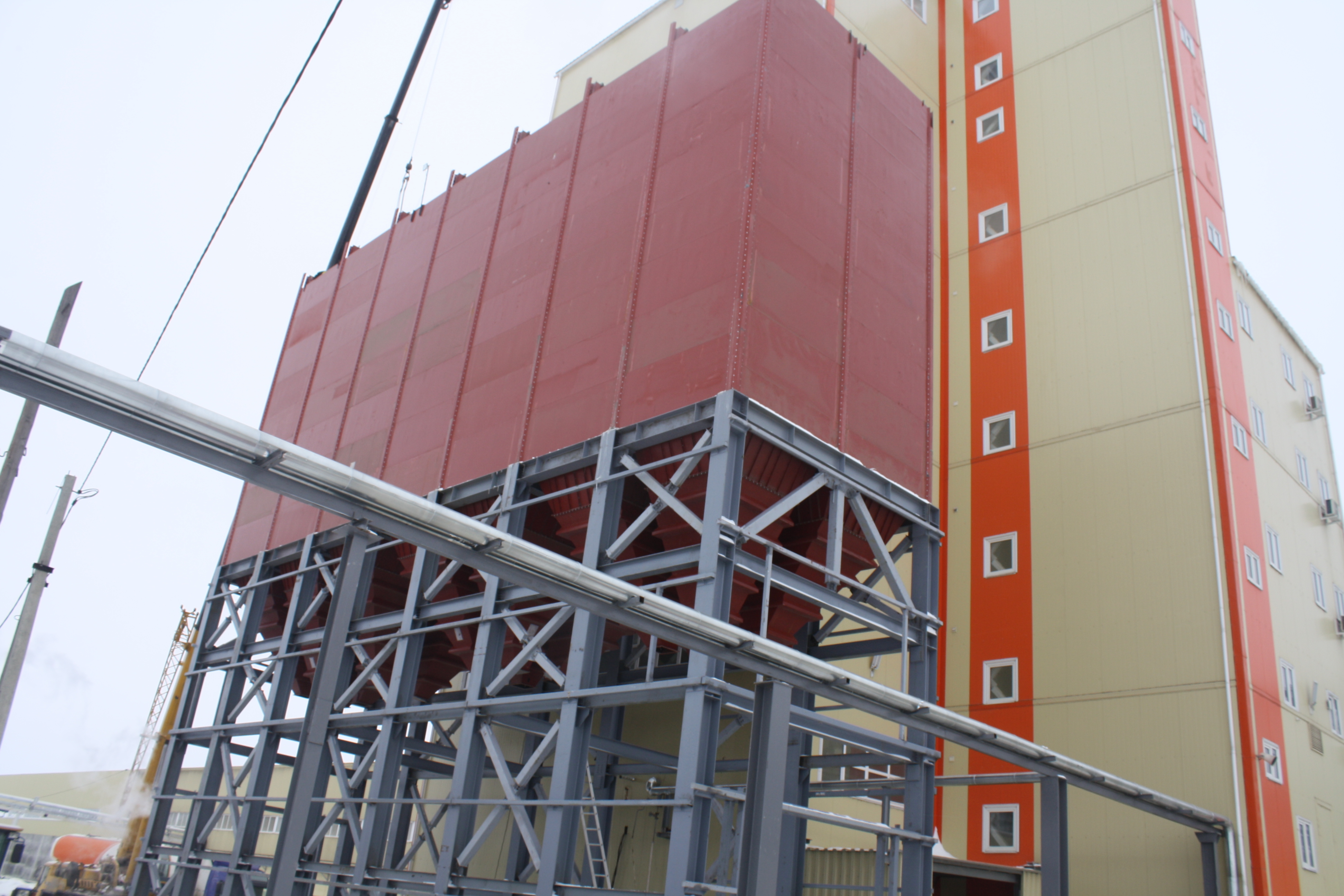

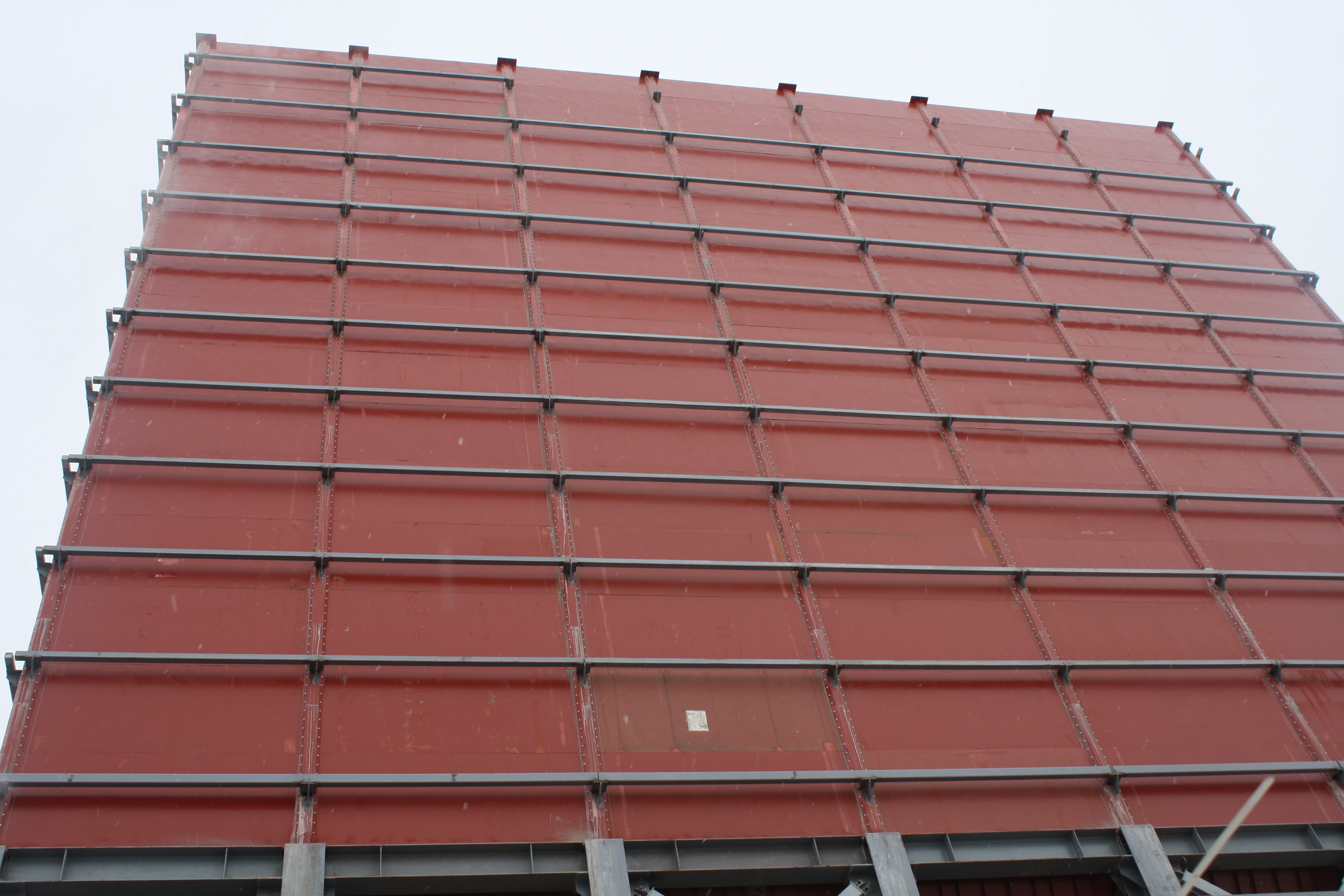

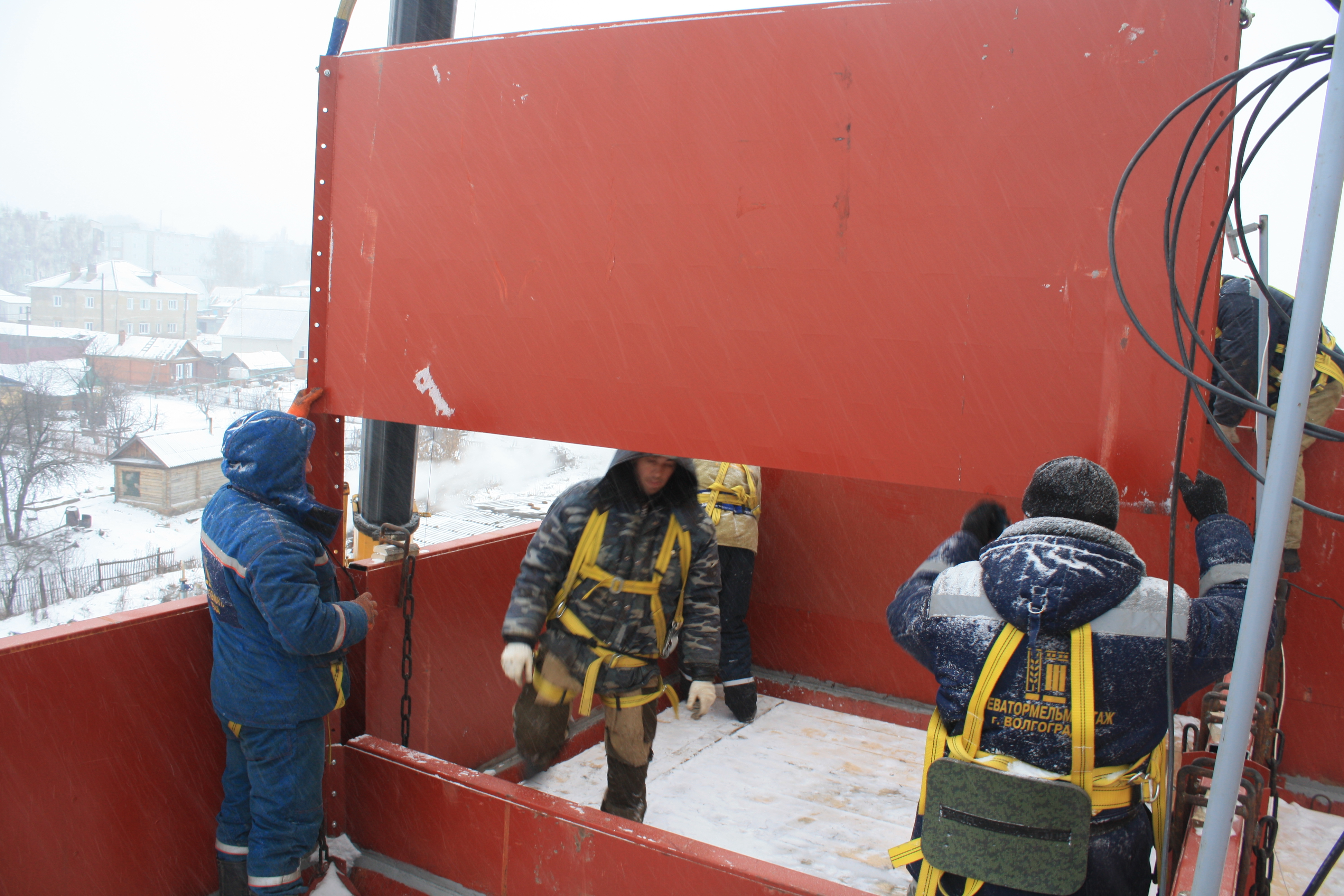

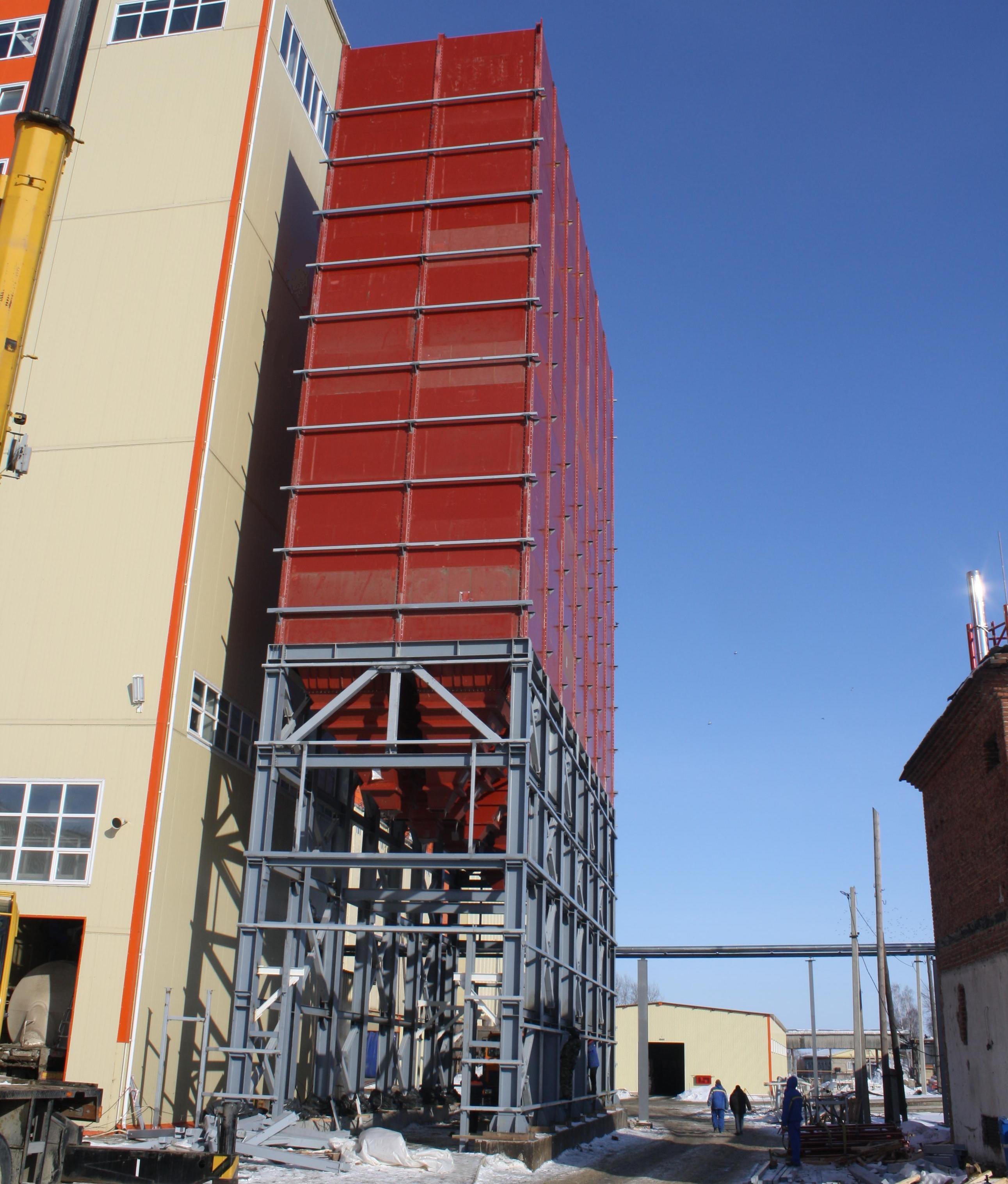

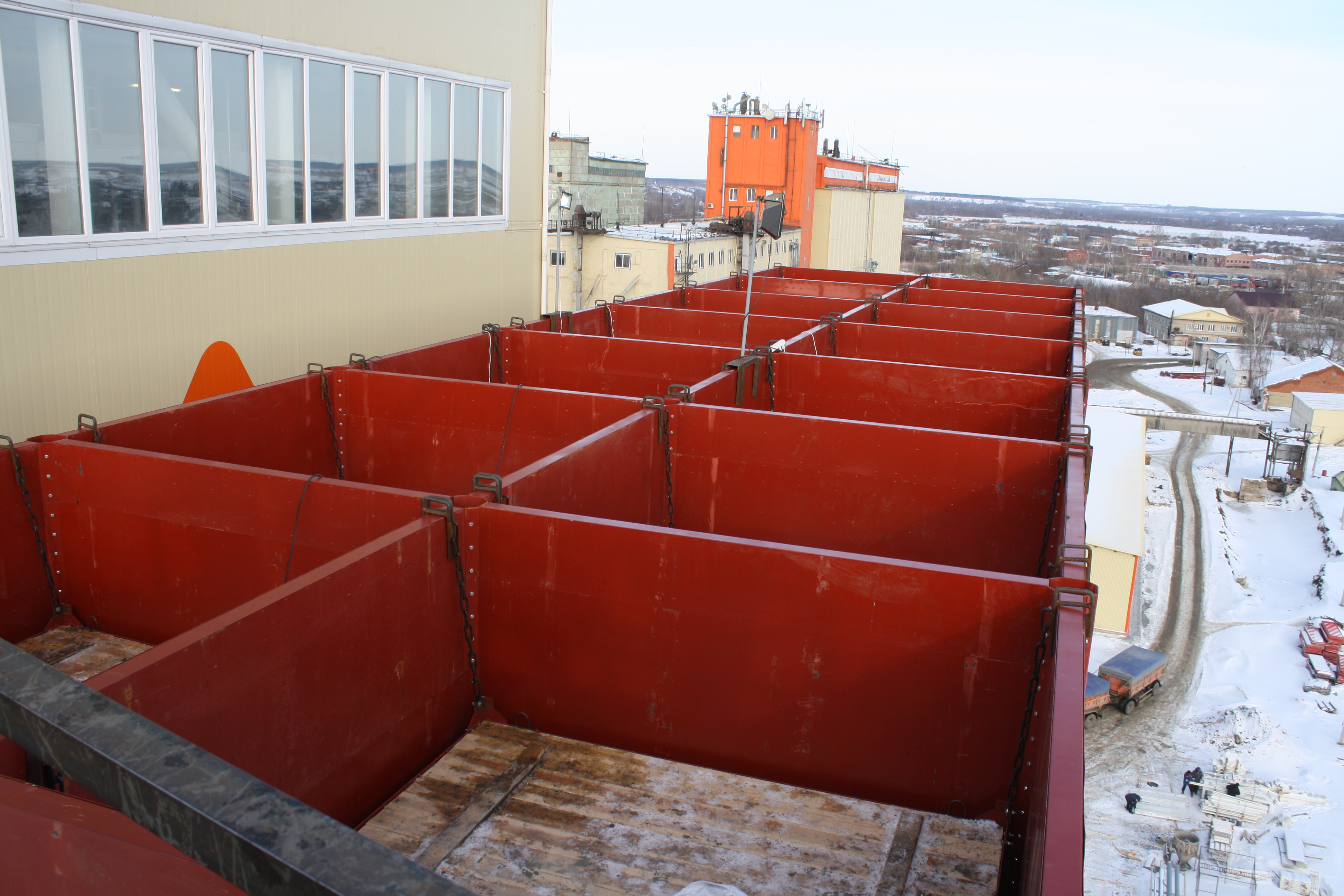

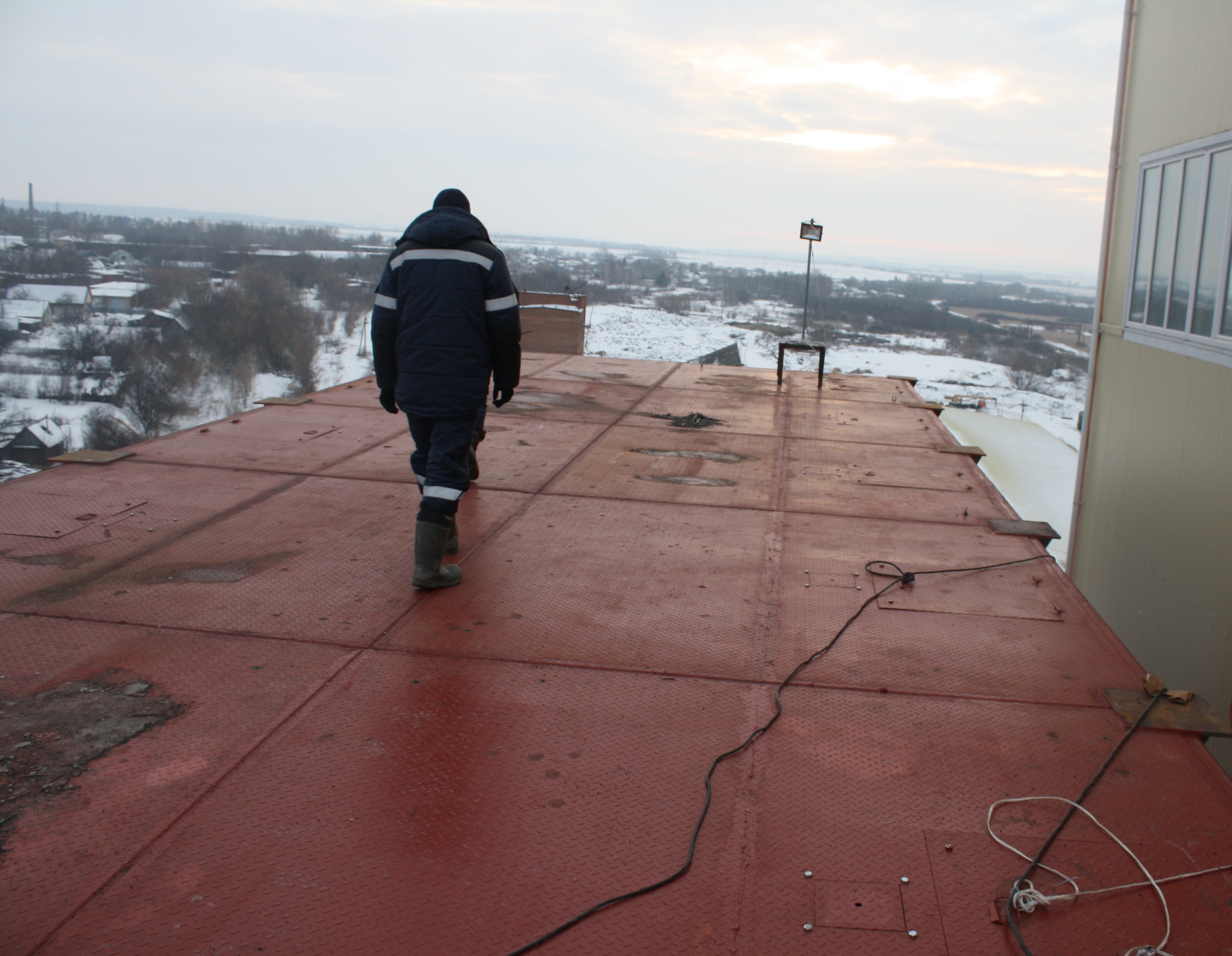

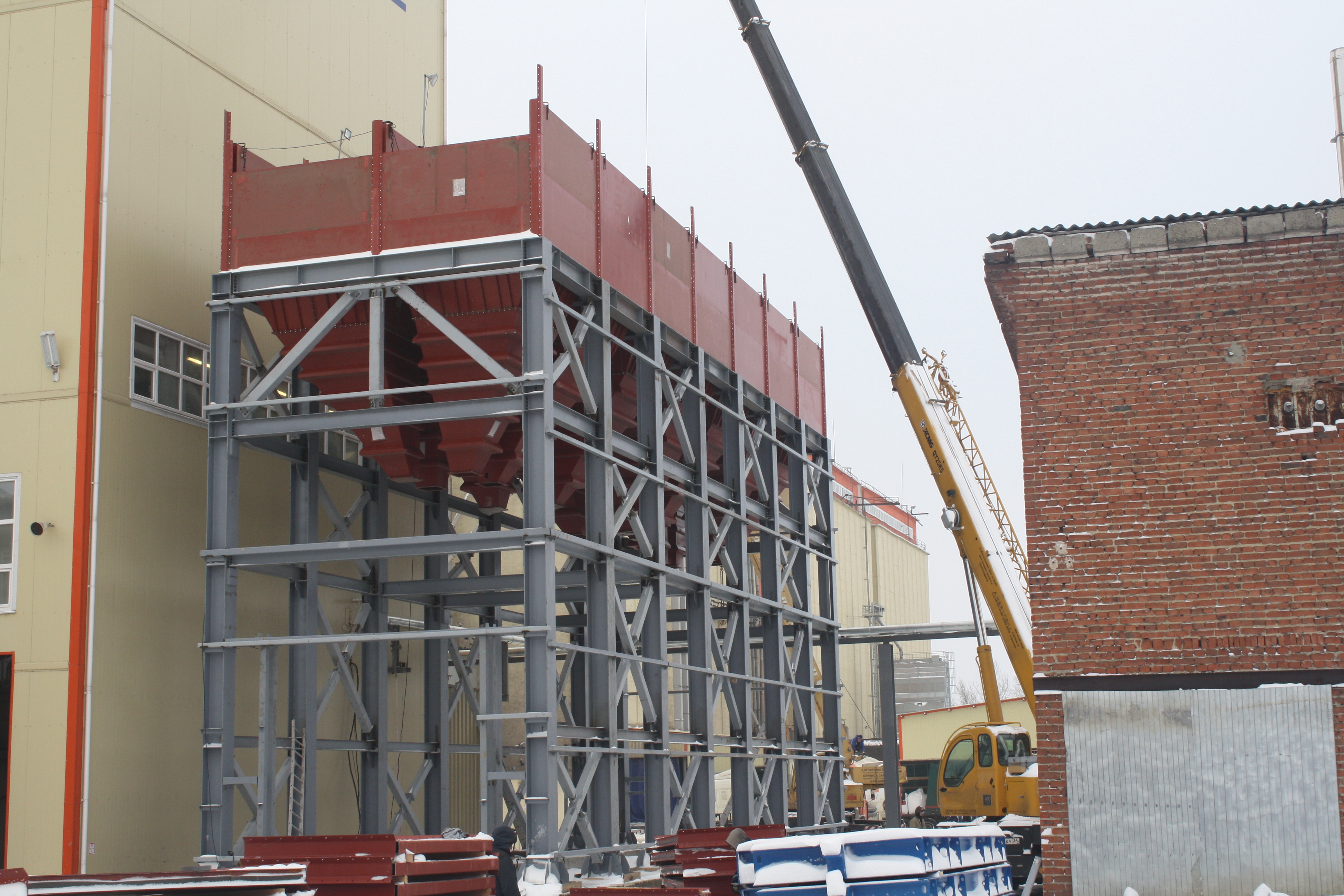

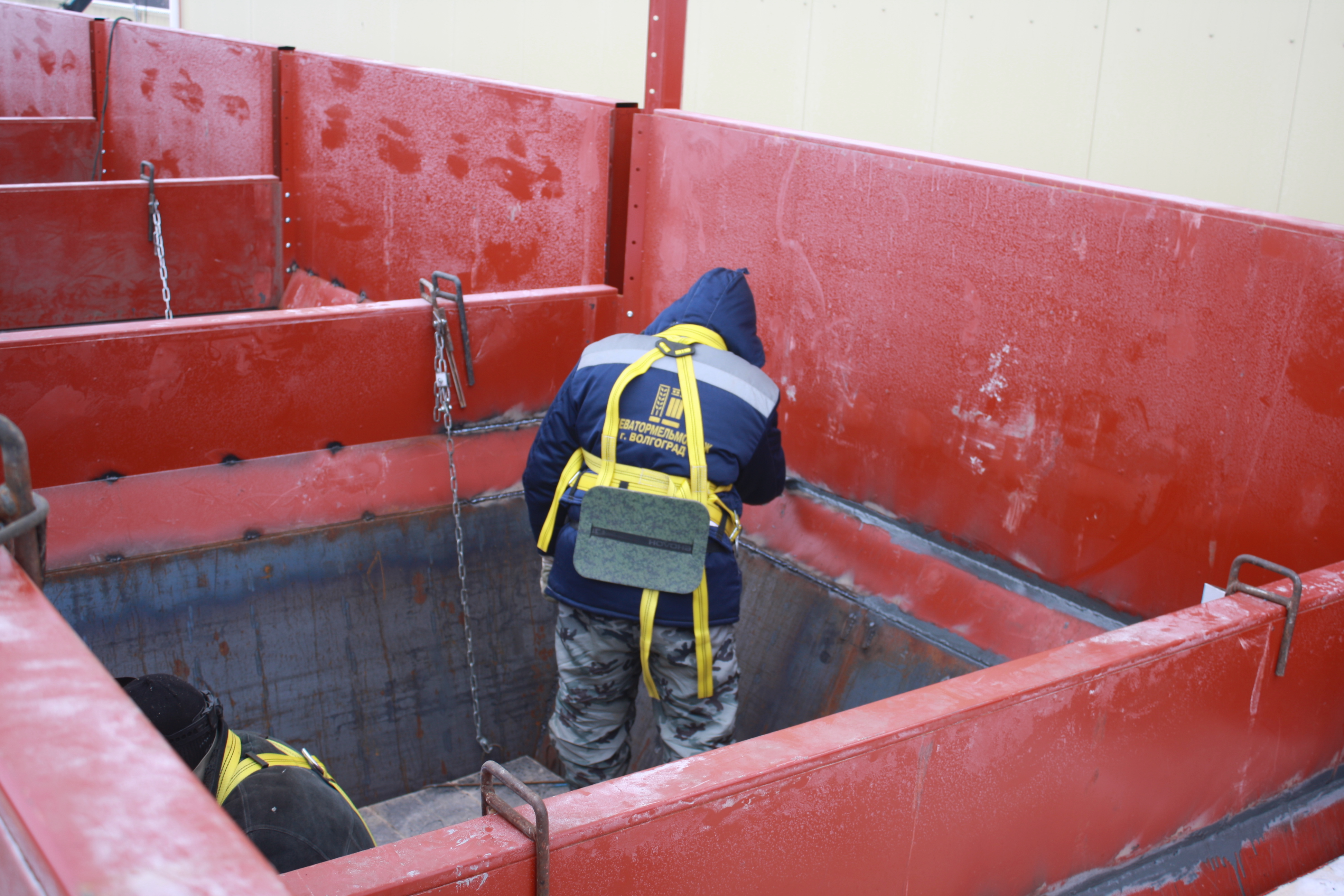

Монтаж бункеров начинается с устройства фундамента, затем монтируются опорные конструкции и выпускные воронки. Далее стенки бункеров на перпендикулярном пересечении колонн собираются со смещением в шахматном порядке по высоте, то есть продольные и поперечные ряды стенок не пересекаются, что создает дополнительную жесткость и  надежность конструкции. Сборка блока бункеров производится высокопрочными болтами, между панелями используется уплотнитель, обеспечивающий герметичность собранного силоса. На примыкании выпускных воронок и стенок бункеров монтируется отбойная полоса. После сборки стеновых панелей проводится бетонирование колонн и монтаж крышек бункеров.

Высокое качество производимой продукции исключает доработку изделий на монтажном участке, что позволяет производить монтаж бункеров в рекордно короткие сроки.
