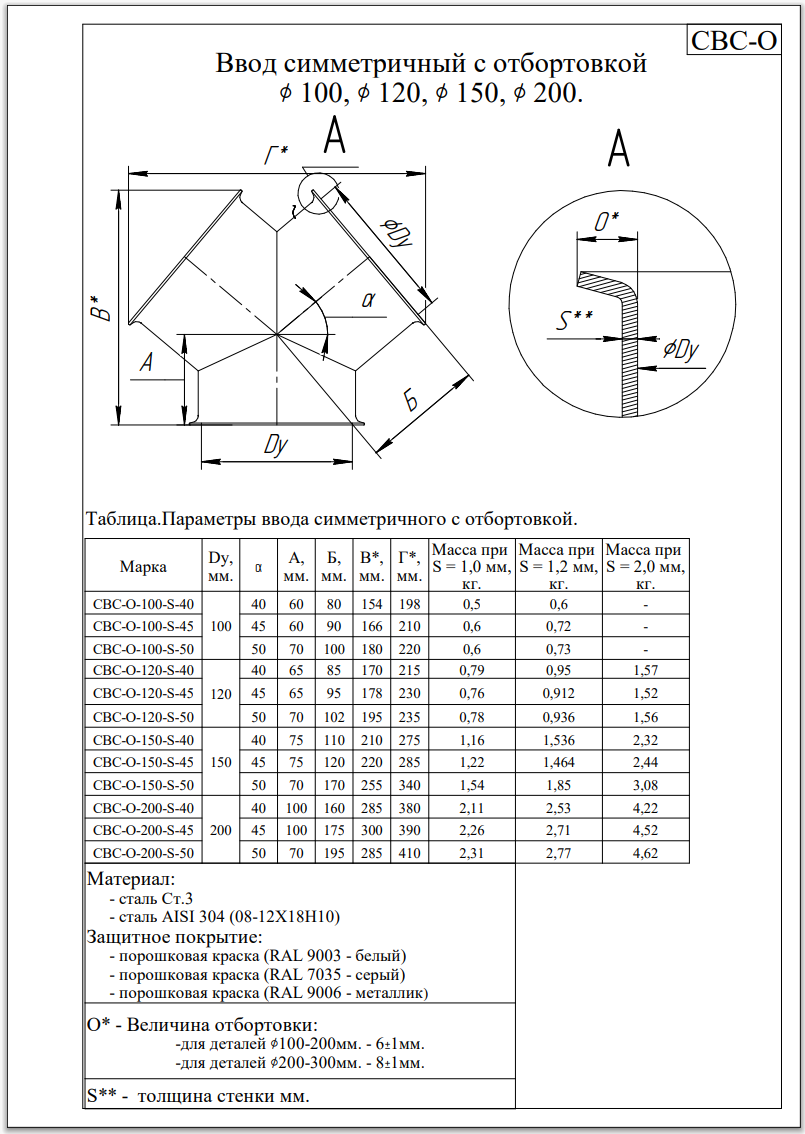

Ввод симметричный с отбортовкой
Ввод симметричный с отбортовкой СВС-О Ø100–200.
Совмещает два симметричных потока в одну линию.
- Материал
- сталь Ст.3 или AISI 304 (08-12Х18Н10)
- Покрытие
- порошковая краска RAL 9003 (белый), RAL 7035 (серый), RAL 9006 (металлик)
- Отбортовка
- 6±1 мм для Ø100–200, 8±1 мм для Ø200–300
Характеристики
| dia | alpha | a | bl | v | g | sMass |
|---|---|---|---|---|---|---|
| Ø100 | 40° | 60 мм | 80 мм | 154 мм | 198 мм | 1,0 мм — 0,5 кг; 1,2 мм — 0,6 кг |
| Ø100 | 45° | 60 мм | 90 мм | 166 мм | 210 мм | 1,0 мм — 0,6 кг; 1,2 мм — 0,72 кг |
| Ø100 | 50° | 70 мм | 100 мм | 180 мм | 220 мм | 1,0 мм — 0,6 кг; 1,2 мм — 0,73 кг |
| Ø120 | 40° | 65 мм | 85 мм | 170 мм | 215 мм | 1,0 мм — 0,79 кг; 1,2 мм — 0,95 кг; 2,0 мм — 1,57 кг |
| Ø120 | 45° | 65 мм | 95 мм | 178 мм | 230 мм | 1,0 мм — 0,76 кг; 1,2 мм — 0,912 кг; 2,0 мм — 1,52 кг |
| Ø120 | 50° | 70 мм | 102 мм | 195 мм | 235 мм | 1,0 мм — 0,78 кг; 1,2 мм — 0,936 кг; 2,0 мм — 1,56 кг |
| Ø150 | 40° | 75 мм | 110 мм | 210 мм | 275 мм | 1,0 мм — 1,16 кг; 1,2 мм — 1,536 кг; 2,0 мм — 2,32 кг |
| Ø150 | 45° | 75 мм | 120 мм | 220 мм | 285 мм | 1,0 мм — 1,22 кг; 1,2 мм — 1,464 кг; 2,0 мм — 2,44 кг |
| Ø150 | 50° | 70 мм | 170 мм | 255 мм | 340 мм | 1,0 мм — 1,54 кг; 1,2 мм — 1,85 кг; 2,0 мм — 3,08 кг |
| Ø200 | 40° | 100 мм | 160 мм | 285 мм | 380 мм | 1,0 мм — 2,11 кг; 1,2 мм — 2,53 кг; 2,0 мм — 4,22 кг |
| Ø200 | 45° | 100 мм | 175 мм | 300 мм | 390 мм | 1,0 мм — 2,26 кг; 1,2 мм — 2,71 кг; 2,0 мм — 4,52 кг |
| Ø200 | 50° | 70 мм | 195 мм | 285 мм | 410 мм | 1,0 мм — 2,31 кг; 1,2 мм — 2,77 кг; 2,0 мм — 4,62 кг |
