Ввод двойной с отбортовкой

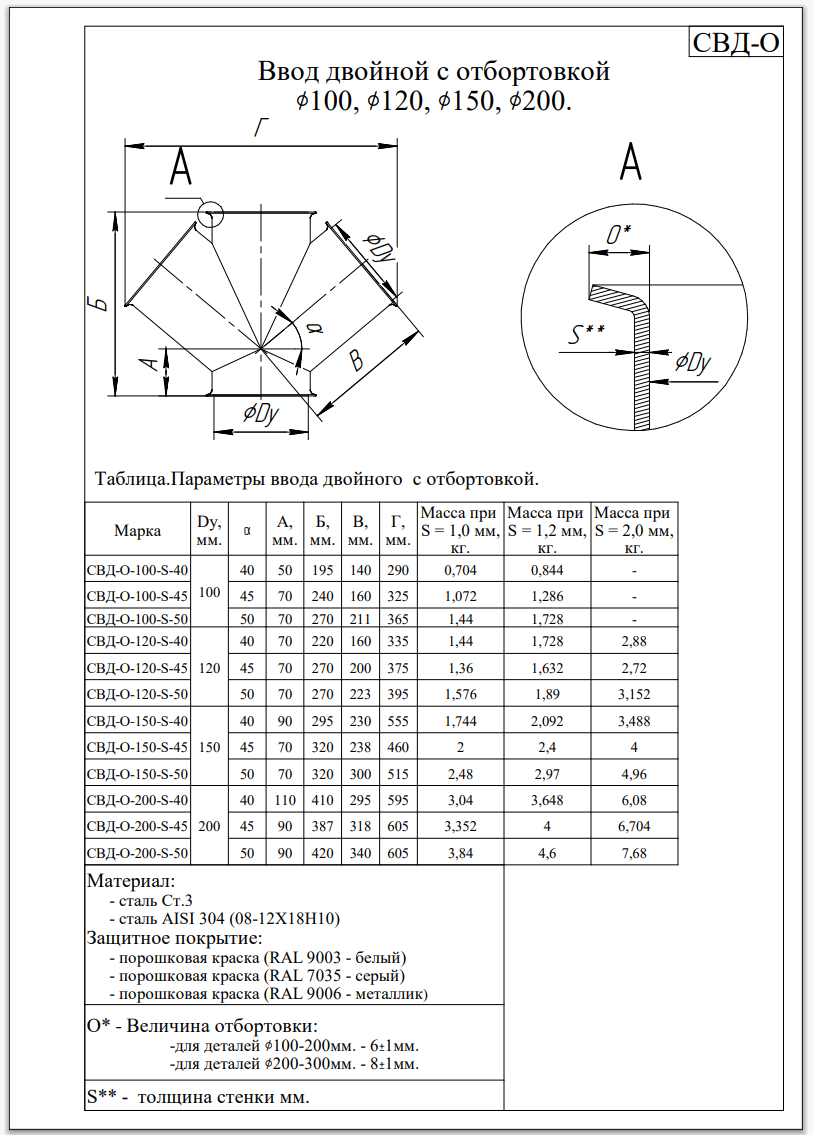

Ввод двойной с отбортовкой СВД-О Ø100–200.
Совмещает три потока сыпучих материалов в одну линию.
- Материал
- сталь Ст.3 или AISI 304 (08-12Х18Н10)
- Покрытие
- порошковая краска RAL 9003 (белый), RAL 7035 (серый), RAL 9006 (металлик)
- Отбортовка
- 6±1 мм для Ø100–200, 8±1 мм для Ø200–300
Характеристики
| dia | alpha | a | bl | v | g | sMass |
|---|---|---|---|---|---|---|
| Ø100 | 40° | 50 мм | 195 мм | 140 мм | 290 мм | 1,0 мм — 0,704 кг; 1,2 мм — 0,844 кг |
| Ø100 | 45° | 70 мм | 240 мм | 160 мм | 325 мм | 1,0 мм — 1,072 кг; 1,2 мм — 1,286 кг |
| Ø100 | 50° | 70 мм | 270 мм | 211 мм | 365 мм | 1,0 мм — 1,44 кг; 1,2 мм — 1,728 кг |
| Ø120 | 40° | 70 мм | 220 мм | 160 мм | 335 мм | 1,0 мм — 1,44 кг; 1,2 мм — 1,728 кг; 2,0 мм — 2,88 кг |
| Ø120 | 45° | 70 мм | 270 мм | 200 мм | 375 мм | 1,0 мм — 1,36 кг; 1,2 мм — 1,632 кг; 2,0 мм — 2,72 кг |
| Ø120 | 50° | 70 мм | 270 мм | 223 мм | 395 мм | 1,0 мм — 1,576 кг; 1,2 мм — 1,89 кг; 2,0 мм — 3,152 кг |
| Ø150 | 40° | 90 мм | 295 мм | 230 мм | 555 мм | 1,0 мм — 1,744 кг; 1,2 мм — 2,092 кг; 2,0 мм — 3,488 кг |
| Ø150 | 45° | 70 мм | 320 мм | 238 мм | 460 мм | 1,0 мм — 2 кг; 1,2 мм — 2,4 кг; 2,0 мм — 4 кг |
| Ø150 | 50° | 70 мм | 320 мм | 300 мм | 515 мм | 1,0 мм — 2,48 кг; 1,2 мм — 2,97 кг; 2,0 мм — 4,96 кг |
| Ø200 | 40° | 110 мм | 410 мм | 295 мм | 595 мм | 1,0 мм — 3,04 кг; 1,2 мм — 3,648 кг; 2,0 мм — 6,08 кг |
| Ø200 | 45° | 90 мм | 387 мм | 318 мм | 605 мм | 1,0 мм — 3,352 кг; 1,2 мм — 4 кг; 2,0 мм — 6,704 кг |
| Ø200 | 50° | 90 мм | 420 мм | 340 мм | 605 мм | 1,0 мм — 3,84 кг; 1,2 мм — 4,6 кг; 2,0 мм — 7,68 кг |
