Патрубок присоединительный с фланцем с отбортовкой
Патрубок присоединительный фланец–отбортовка.
Соединяет самотек с отбортовкой с оборудованием или фланцевым самотёком.

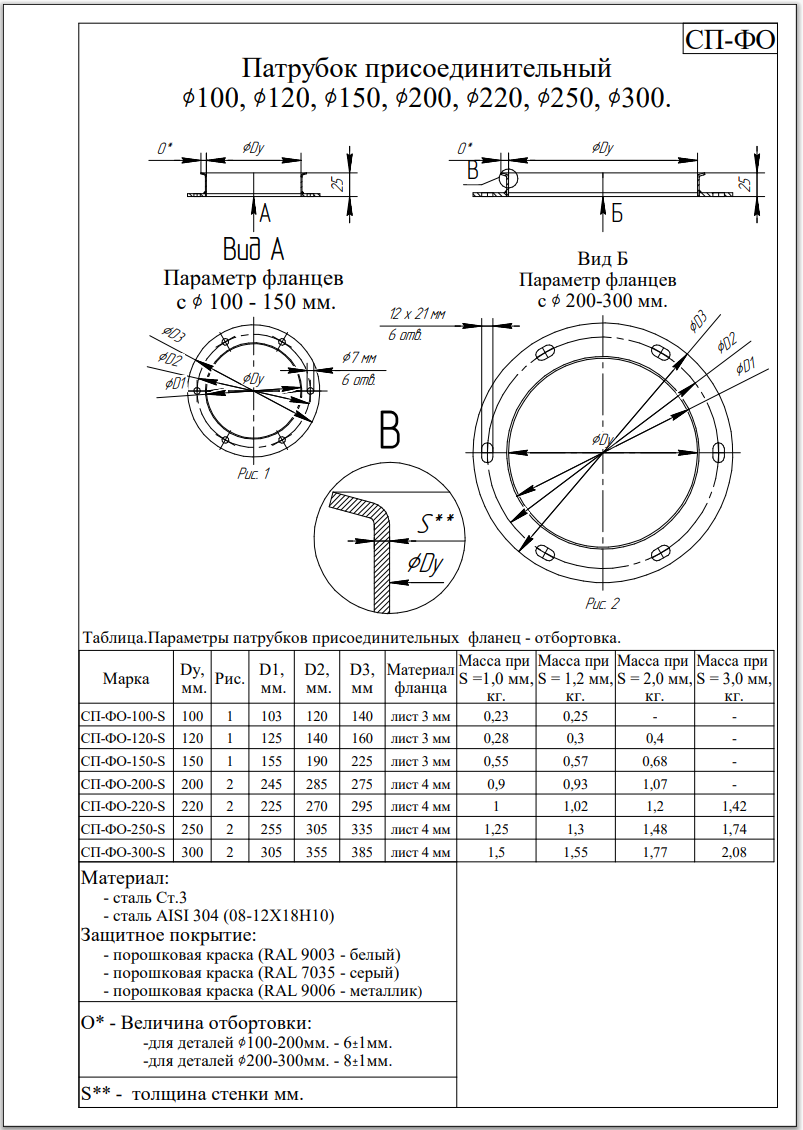

Для Ø100–150 — фланец по рис. 1 (6 отверстий Ø7).
- Материал
- сталь Ст.3 или AISI 304 (08-12Х18Н10)
- Покрытие
- порошковая краска RAL 9003 (белый), RAL 7035 (серый), RAL 9006 (металлик)
- Отбортовка
- 6±1 мм для Ø100–200, 8±1 мм для Ø200–300
Характеристики
| dia | fig | d123 | sMass |
|---|---|---|---|
| Ø100 | 1 | D1 103 / D2 120 / D3 140 | 1,0 мм — 0,23 кг; 1,2 мм — 0,25 кг |
| Ø120 | 1 | D1 125 / D2 140 / D3 160 | 1,0 мм — 0,28 кг; 1,2 мм — 0,3 кг; 2,0 мм — 0,4 кг |
| Ø150 | 1 | D1 155 / D2 190 / D3 225 | 1,0 мм — 0,55 кг; 1,2 мм — 0,57 кг; 2,0 мм — 0,68 кг |
| Ø200 | 2 | D1 245 / D2 285 / D3 275 | 1,0 мм — 0,9 кг; 1,2 мм — 0,93 кг; 2,0 мм — 1,07 кг |
